O Monitor da Vista de 360º é constituído pelas seguintes funções, que através
de várias
indicações no ecrã central e um aviso sonoro, assistem o condutor na verificação
da zona
circundante ao veículo durante a condução a baixa velocidade ou durante as
manobras de
estacionamento.
- Vista superior
A vista superior apresenta no ecrã central uma imagem do veículo a partir de
cima,
através da combinação de imagens captadas pelas quatro câmaras em todos os
lados do
veículo. A vista superior é apresentada no lado esquerdo do ecrã quando o
ecrã da vista
dianteira ou da vista traseira está a ser apresentado. A vista superior
assiste o condutor na
verificação da zona circundante ao veículo durante a condução em marcha para
a frente
ou durante as manobras de marcha-atrás.
- Vista dianteira/vista alargada dianteira
A imagem da dianteira do veículo é apresentada no ecrã central.
A vista dianteira assiste o condutor na verificação da zona em frente ao
veículo, através da
indicação de linhas guia na imagem apresentada, captada a partir da
dianteira do veículo.
- Vista lateral
As imagens captadas dos lados dianteiro esquerdo e direito do veículo são
apresentadas
no ecrã central.
A vista lateral assiste o condutor na verificação das zonas laterais ao
veículo, através da
indicação de linhas guia na imagem apresentada, captada a partir dos lados
dianteiro
esquerdo e direito do veículo.
- Vista traseira/vista alargada traseira
A imagem da traseira do veículo é apresentada no ecrã central.
A vista traseira assiste o condutor na verificação da zona atrás do veículo,
através da
indicação de linhas guia na imagem apresentada, captada a partir da traseira
do veículo.
- Sensores de estacionamento
Se existirem obstáculos na proximidade do veículo enquanto a vista
superior/vista lateral
for apresentada, é ligada no ecrã central uma indicação de deteção de
obstáculo junto ao
para-choques.
Os sensores de estacionamento utilizam sensores ultrassónicos que detetam
obstáculos em
torno do veículo durante a condução a baixa velocidade, tal como durante o
estacionamento em garagens ou em lugares de estacionamento paralelos, e
avisam o
condutor sobre a distância aproximada do veículo em relação ao obstáculo
circundante
através de um som e de uma indicação de deteção de obstáculo.
- Alerta de Trânsito na Traseira do Veículo (RCTA)
Se existir a possibilidade de uma colisão com um veículo em aproximação
enquanto a
vista traseira/vista alargada traseira for apresentada, é indicado um aviso
no ecrã central.
O Alerta de Trânsito na Traseira do Veículo (RCTA) utiliza os sensores de
radar
(traseiros) para detetar veículos em aproximação a partir dos lados traseiro
esquerdo e
direito do veículo, e assiste o condutor na verificação da traseira do
veículo durante as
manobras de marcha-atrás, através da atuação a piscar das luzes avisadoras
do Sistema de
Monitorização do Ângulo Morto (BSM) e da ativação do aviso sonoro.

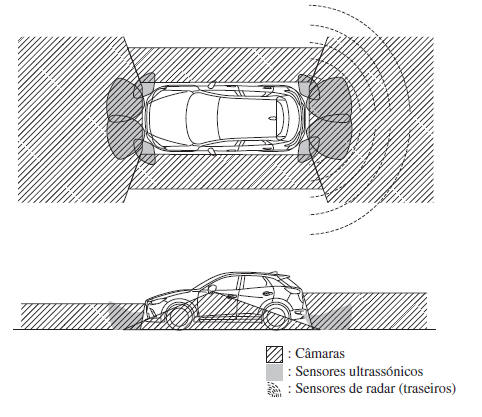

Alcance do Monitor da Vista de 360º
AVISO
Confirme sempre a segurança da zona circundante ao veículo utilizando
os espelhos e
observando diretamente com os seus próprios olhos.
O Monitor da Vista de 360º é um sistema auxiliar que assiste o condutor na
verificação da
segurança da zona circundante ao veículo.
O alcance de captação das câmaras e o alcance de deteção dos sensores são
limitados. Por
exemplo, as áreas indicadas a preto na dianteira e na traseira da imagem do
veículo e as
junções das imagens de cada câmara, são ângulos mortos onde um obstáculo poderá
não
estar visível. Além disso, o prolongamento das linhas da largura do veículo e as
linhas do
percurso projetado do veículo só devem ser utilizadas como referência, e as
imagens no ecrã
poderão ser diferentes das condições reais.
CUIDADO
- Não utilize o Monitor da Vista de 360º em qualquer uma das seguintes
condições:
- Estradas cobertas de gelo ou neve.
- Pneus com correntes ou instalação de um pneu sobressalente
temporário.
- As portas dianteiras e a tampa do compartimento de bagagens não
estão totalmente
fechadas.
- O veículo encontra-se numa estrada inclinada.
- Os espelhos das portas estão recolhidos.
- Não bata forçosamente na câmara dianteira/traseira, no para-choques
dianteiro nem nos
espelhos das portas. A posição ou o ângulo de instalação da câmara poderão
sofrer
alterações.
- As câmaras são constituídas por uma estrutura à prova de água. Não
desmanche, não
modifique nem desmonte uma câmara.
- A tampa da câmara é construída em plástico rígido, portanto não
plique removedor de
óleo, solventes orgânicos, cera ou agentes de revestimento. Se algum destes
agentes entrar
em contacto com a tampa da câmara, limpe imediatamente com um pano macio.
- Não esfregue forçosamente nem limpe a lente da câmara com uma escova
abrasiva ou
dura. Caso contrário, poderá riscar a lente da câmara e afetar negativamente
as imagens.
- Consulte um Reparador Autorizado Mazda para reparar, pintar ou
substituir a câmara
dianteira/traseira, o para-choques dianteiro e os espelhos das portas.
- Considere as seguintes precauções para assegurar o normal
funcionamento do Monitor da
Vista de 360º.
- Não modifique a suspensão.
- Utilize sempre rodas do tamanho e tipo especificados para as
rodas dianteiras e traseiras.
Para a substituição de pneus, consulte um Reparador Autorizado Mazda.
- Quando o ecrã estiver frio, as imagens poderão deixar rastos ou o
ecrã poderá apresentar
uma cor mais escura do que a habitual e dificultar a verificação da zona
circundante ao
veículo. Quando conduzir, confirme sempre visualmente a segurança da zona
circundante
ao veículo.
- O método para estacionar/parar o veículo utilizando o Monitor da
Vista de 360º, varia em
função das circunstâncias/condições da estrada e do veículo. O momento e em
que medida
poderá rodar o volante, irá sempre variar em função da situação. Portanto,
quando utilizar
o sistema, verifique sempre a zona circundante ao veículo diretamente com os
seus
próprios olhos.
Adicionalmente, antes de utilizar o sistema, certifique-se sempre que o
veículo pode ser
estacionado/parado no lugar de estacionamento/local de paragem.
NOTA
- Se existirem gotas de água, neve ou lama na lente da câmara, limpe-a
utilizando um pano
macio. Se a lente da câmara estiver especialmente suja, lave-a com
detergente suave.
- Se a zona onde a câmara está instalada, como por exemplo, na tampa do
compartimento
de bagagens ou nos espelhos das portas, tiver sido danificada durante um
acidente, a
câmara (posição, ângulo de instalação) poderá ter sofrido um desvio.
Consulte sempre
um Reparador Autorizado Mazda para inspecionar o seu veículo.
- Se a câmara for sujeita as variações excessivas de temperatura, como
por exemplo, ao
ser colocada água quente na câmara em condições de baixa temperatura
ambiente, o
Monitor da Vista de 360º poderá não funcionar normalmente.
- Se a tensão da bateria for baixa ou se o motor for ligado pela função
i-stop, poderá ser
temporariamente difícil visualizar o ecrã, contudo, isto não indica a
existência de uma avaria.
- O Monitor da Vista de 360º tem limitações. Os obstáculos abaixo do
nível do para-choques ou
junto a ambas as extremidades do para-choques, poderão não ser indicados.
- Os obstáculos acima do alcance superior da imagem da câmara não são
indicados.
- Nas seguintes condições, poderá ser difícil visualizar o ecrã,
contudo, isto indica a
existência de uma avaria.
- A temperatura da lente é elevada/baixa.
- Condições de chuva, gotas de água na câmara ou elevada humidade.
- Lama ou matéria estranha junto à câmara.
- Luz extremamente brilhante incidida diretamente na lente da
câmara, como por
exemplo, a luz solar ou a luz dos faróis de outros veículos.
- Como a câmara do Monitor da Vista de 360º utiliza uma lente especial,
a distância
apresentada no ecrã é diferente da distância real.
- Os obstáculos indicados no ecrã poderão ter uma aparência diferente
da realidade. (Os
obstáculos poderão aparentar tombados, maiores ou menores do que a
realidade.)
- Não cole autocolantes na câmara nem na zona em torno da mesma. Além
disso, não
instale acessórios nem placas com dísticos iluminados junto à câmara. Caso
contrário, a
câmara poderá não apresentar corretamente as condições circundantes ao
veículo.
Tipos de Imagens Indicadas no Ecrã

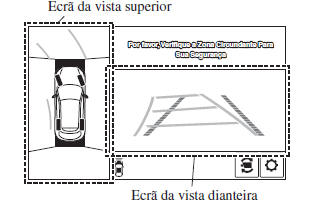

Vista superior/Vista dianteira
Indica a imagem da zona circundante ao veículo e da dianteira do veículo.
Vista alargada dianteira
Indica a imagem da dianteira do veículo (área ampla).
Vista lateral
Indica a imagem dos lados esquerdo e direito do veículo.

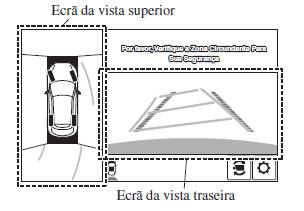

Vista superior/Vista traseira
Indica a imagem da zona circundante ao veículo e da traseira do veículo.

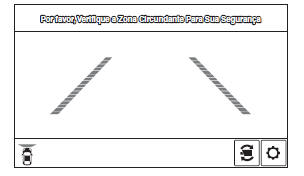

Vista alargada traseira
Indica a imagem da traseira do veículo (área ampla).
