Vista superior/Vista dianteira, vista alargada dianteira, Vista
alargada lateral
Indicação
Quando estiverem reunidas todas as seguintes condições e o interruptor do
Monitor da Vista
de 360º for pressionado, as imagens são apresentadas no ecrã.
- A ignição foi colocada na posição ON.
- A alavanca de velocidades está numa posição diferente da posição de
marcha-atrás (R).

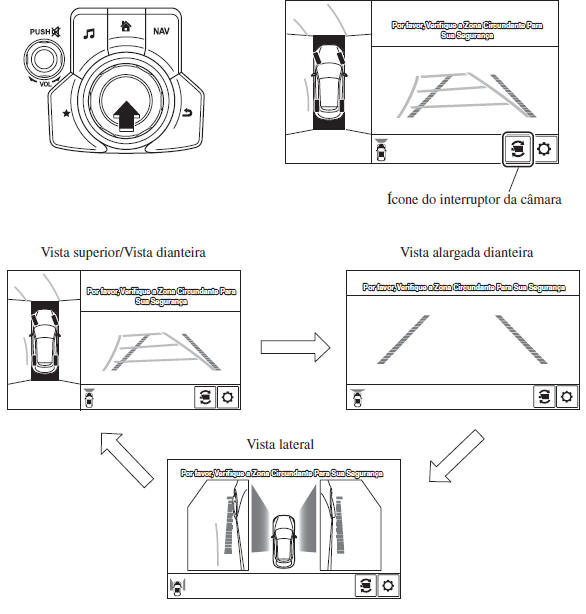

Comutação do ecrã
Poderá alterar o ecrã apresentado através do botão da consola multicomando ou
tocando no
ícone da câmara no ecrã, enquanto é apresentada a vista superior/vista
dianteira, vista
alargada dianteira ou a vista lateral.
NOTA
- Quando a alavanca de velocidades está na posição de marcha-atrás (R),
o ecrã
apresentado não comuta para a vista superior/vista dianteira, vista alargada
dianteira ou
vista lateral.
- Se ocorrer algum dos seguintes eventos, a apresentação da vista
superior/vista dianteira,
vista alargada dianteira ou da vista lateral será interrompida mesmo que
estejam
reunidas todas as condições para a apresentação das mesmas.
- Quando um interruptor da consola multicomando for pressionado.
- (Caixa de velocidades manual)
O travão de estacionamento está ativado.
- (Caixa de velocidades automática)
A alavanca de velocidades é colocada na posição P (indicada quando a
alavanca de
velocidades está numa posição diferente da posição P).
- (Indicada quando a velocidade do veículo é inferior a 15 km/h)
- Decorreram 4 minutos e 30 segundos.
- A velocidade do veículo é igual ou superior a 15 km/h.
- (Indicada quando a velocidade do veículo é igual ou superior a
cerca de 15 km/h)
- A velocidade é igual ou superior a cerca de 15 km/h após
terem decorrido 8 segundos
desde que o interruptor do Monitor da Vista de 360º foi pressionado.
- Decorreram 4 minutos e 22 segundos desde o instante em que o
veículo atingiu uma
velocidade inferior a 15 km/h, após terem decorrido 8 segundos desde
que o
interruptor do Monitor da Vista de 360º foi pressionado.
- O Monitor da Vista de 360º apresenta o ecrã anteriormente
apresentado.
- As definições do Monitor da Vista de 360º podem ser alteradas da
seguinte forma.
- Indicação automática do Monitor da Vista de 360º quando os
sensores ultrassónicos
detetam um obstáculo.
- Indicação automática do Monitor da Vista de 360º quando a ignição
é ligada.
Vista superior/Vista traseira, Vista alargada traseira
A vista superior/vista traseira e a vista alargada traseira são apresentadas
quando estão
reunidas todas as seguintes condições.
- A ignição foi colocada na posição ON.
- A alavanca de velocidades está na posição de marcha-atrás (R).

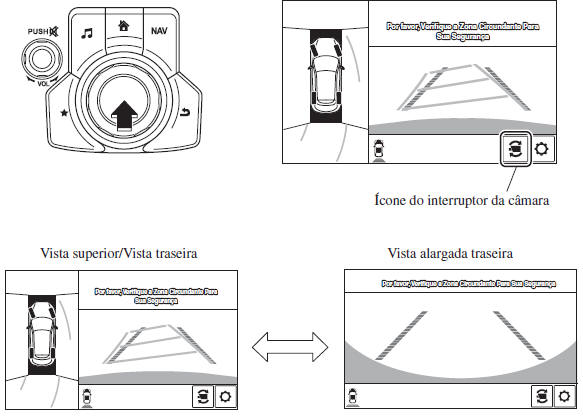

Comutação do ecrã
O ecrã apresentado poderá ser comutado através do botão da consola
multicomando ou
tocando no ícone da câmara no ecrã, enquanto é apresentada a vista
superior/vista traseira
ou a vista alargada traseira.
NOTA
- Quando a alavanca de velocidades é colocada na posição de
marcha-atrás (R), a vista
superior/vista traseira e a vista alargada traseira são automaticamente
apresentadas,
independentemente do Monitor da Vista de 360º estar ligado ou desligado.
- As definições podem ser alteradas para ser apresentada a vista
superior/vista dianteira
quando a alavanca de velocidades é movida da posição de marcha-atrás para
uma
mudança de marcha para a frente, sem operar o interruptor do Monitor da
Vista de 360º
para verificar a dianteira do veículo durante o estacionamento paralelo.
AVISO
Pare sempre o veículo quando ajustar a qualidade de imagem do Monitor
da Vista de 360º.
Não ajuste a qualidade de imagem do Monitor da Vista de 360º durante a
condução do
veículo. Se ajustar a qualidade de imagem do Monitor da Vista de 360º (como o
brilho,
contraste, tonalidade e a densidade da cor) durante a condução, poderá sofrer um
acidente.
|

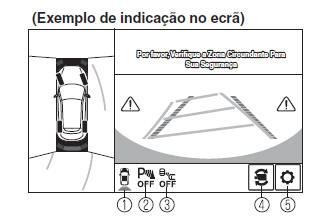

Indicação/Ícone |
Conteúdo |
1 |
Visualização do ícone de estado |
Indica qual a imagem apresentada entre a vista dianteira/vista
alargada dianteira/vista lateral/vista traseira/vista alargada traseira. |
2 |
Ícone de estado dos sensores de estacionamento |
Indica que existe uma avaria nos sensores de estacionamento
ou que estes estão desligados. |
3 |
Ícone de estado do Alerta de Trânsito
na Traseira do Veículo (RCTA) |
Indica que existe uma avaria no sensor de radar (traseiro) ou
que este está desligado. |
4 |
Ícone do interruptor da câmara |
Cada vez que o ecrã é tocado, o ecrã apresentado é comutado. |
5 |
Ícone de definições |
A qualidade de imagem do Monitor da Vista de 360º pode ser
ajustada. |
