Mazda CX-3 - Manual do Proprietário > Vista Alargada Traseira
Utilize a vista alargada traseira para verificar a segurança da zona circundante ao veículo, quando pretender iniciar a marcha do veículo, estacionar ou parar o veículo.

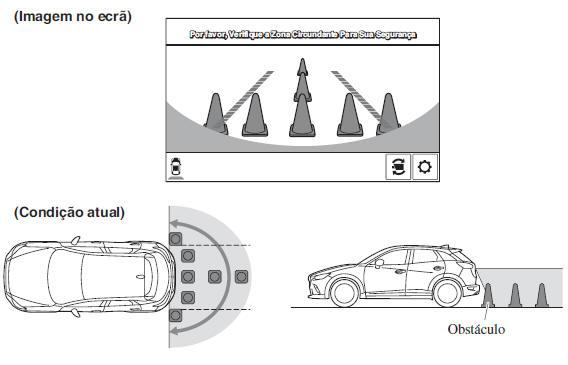

Alcance da imagem apresentada no ecrã
Visualização do ecrã
| Indicação/Ícone | Conteúdo | |
| 1 | Prolongamento das linhas da largura do veículo e linhas guia de distância (vermelho/ azul) | Estas linhas guia indicam a largura aproximada do veículo e a
distância
aproximada para um ponto medido a partir da traseira do veículo (a
partir da extremidade do para-choques).
|
| 2 | Luzes avisadoras da Monitorização do Ângulo Morto (BSM) | Indicam que o Alerta de Trânsito na Traseira do Veículo (RCTA)
operou.
Para mais informações, consulte Alerta de Trânsito na Traseira do Veículo (RCTA). |
NOTA
- A indicação de deteção de obstáculos dos sensores de estacionamento
não é apresentada.
Comute a indicação da vista do ecrã para a vista superior/vista traseira se o aviso sonoro dos sensores de estacionamento estiver ativado.
- O ecrã da vista alargada traseira apresenta a imagem na traseira do veículo a um ângulo alargado, e corrige a imagem para ajudar a detetar obstáculos em aproximação a partir das laterais. Portanto difere da vista real.
Margem de Erro Entre a Superfície da Estrada Indicada no Ecrã e a Superfície Real da Estrada
Poderá existir alguma margem de erro entre a superfície da estrada indicada no ecrã e a superfície real da estrada. Uma margem de erro da distância detetada poderá originar um acidente, portanto tenha atenção às seguintes condições que poderão produzir mais facilmente erros na distância detetada.

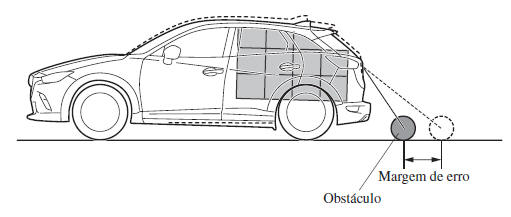

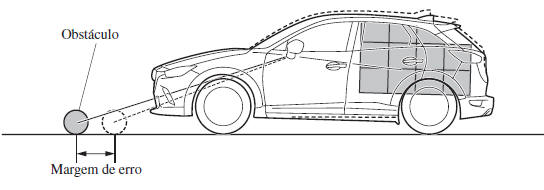

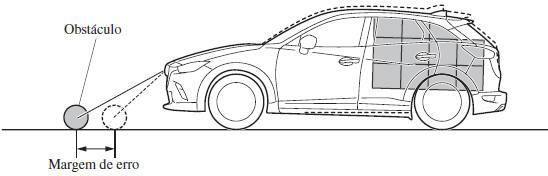

O veículo inclina devido ao peso dos passageiros e da bagagem.
Se o veículo estiver inclinado, poderá ocorrer o caso em que os obstáculos captados pela câmara aparentam estar a uma maior ou menor distância comparativamente à distância real a que se encontram do veículo.
Câmara dianteira
Câmara lateral
Câmara traseira

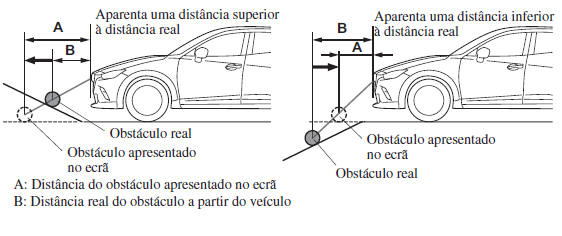

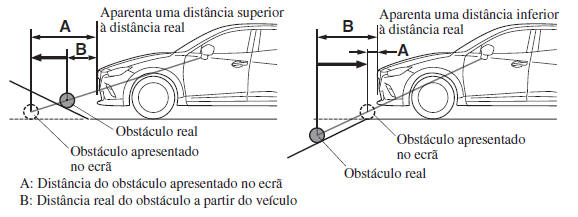

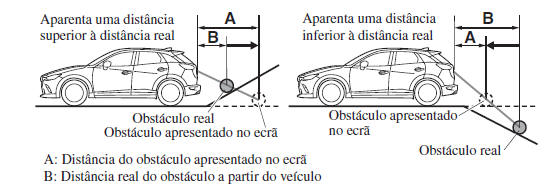

Existe uma superfície inclinada com forte declive à frente ou atrás do veículo
Se existir uma superfície da estrada à frente ou atrás do veículo for inclinada e tiver um declive acentuado, poderá ocorrer o caso em que os obstáculos captados pela câmara aparentam estar a uma maior ou menor distância comparativamente à distância real a que se encontram do veículo.
Câmara dianteira
Câmara lateral
Câmara traseira
NOTA
Se o veículo estiver sobre uma superfície inclinada, poderá ocorrer o caso em que os obstáculos captados pela câmara aparentam estar a uma maior ou menor distância comparativamente à distância real a que se encontram do veículo.

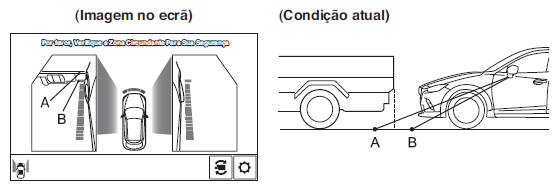

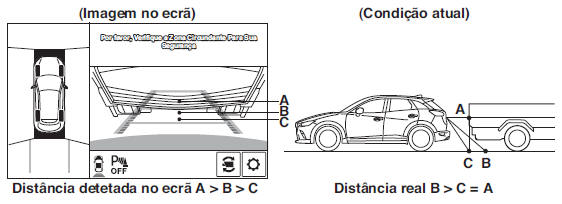

Objeto tridimensional à frente ou atrás do veículo
Como as linhas guia da extremidade dianteira do veículo (câmara lateral) ou as linhas guia de distância (câmara traseira) são indicadas com base numa superfície plana, a distância para o objeto tridimensional indicada no ecrã é diferente da distância real.
Câmara lateral
Câmara traseira
Indicação de Avaria do Sistema
| Indicação do Ecrã Central | Causa | Medidas a adotar |
| É indicado "Sem receção do sinal de imagem" | A unidade de controlo poderá estar danificada. | Inspecione o seu veículo num Reparador Autorizado Mazda. |
| O ecrã está completamente escuro e vazio | A câmara poderá estar danificada. |
