Desligar a ignição e desligar o interruptor relevante ou fechar as portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da lâmpada sem luvas.
Ao substituir lâmpadas, utilizar apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a partir do interior do compartimento do motor.
Verificação das lâmpadas
Depois da substituição de uma lâmpada, ligar a ignição, fazer funcionar e verificar as luzes.
Faróis de halogéneo

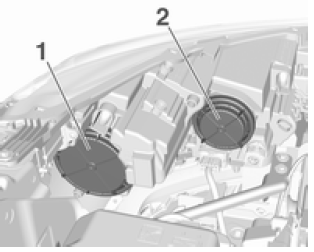

Faróis de halogéneo com alojamentos separados para luzes de médios e luzes de máximos/luz de mudança de direção.
Luzes de máximos, luz de mudança de direção (1)
Luzes de médios (2)
Luzes de máximos

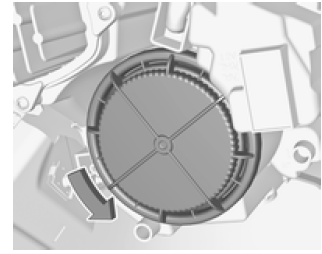

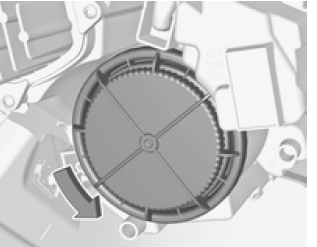

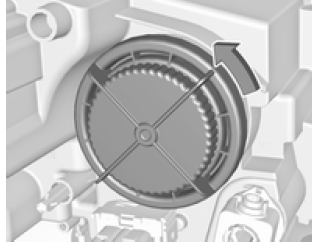

1. Rodar a tampa (1) para a esquerda e retirá-la.
2. Extrair o casquilho superior do alojamento do refletor.

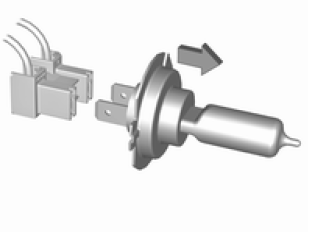

3. Remover a lâmpada da ligação da ficha, puxando.
4. Substituir a lâmpada e ligá-la à ligação da ficha.
5. Inserir e pressionar o suporte da lâmpada no alojamento do refletor, encaixando a patilha na devida posição.
6. Encaixar a tampa e rodar para a direita.
Luz de mudança de direção
1. Rodar a tampa (1) para a esquerda e retirá-la.

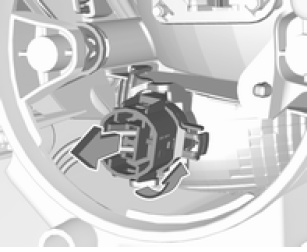

2. Rodar o casquilho inferior para a esquerda para desencaixar.
Extrair o suporte da lâmpada do alojamento do refletor.

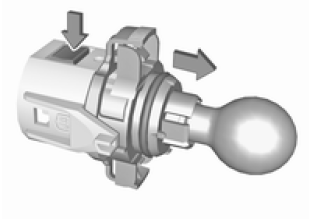

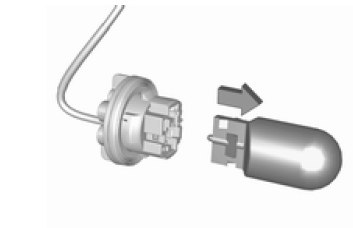

3. Pressionar o trinco e remover a lâmpada do casquilho.
4. Substituir a lâmpada e fixá-la no casquilho.
5. Inserir o casquilho no alojamento do refletor e rodar para a direita.
6. Encaixar a tampa e rodar para a direita.
Luzes de médios
1. Rodar a tampa (2) para a esquerda e retirá-la.

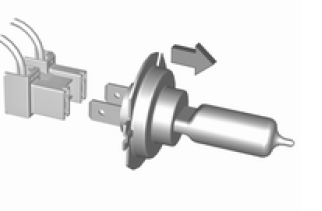

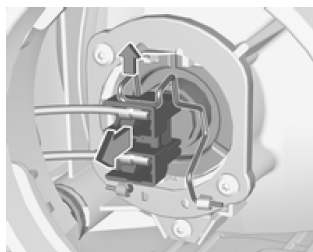

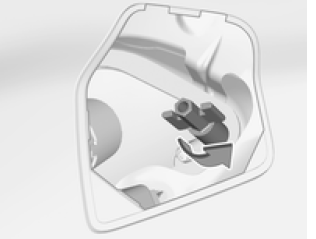

2. Levantar o retentor e, depois, puxar a ligação da ficha para trás.
3. Dobrar o retentor e remover a lâmpada do alojamento do refletor.
4. Substituir a lâmpada e inseri-la no alojamento do refletor, encaixando a patilha na devida posição.
5. Dobrar o retentor para cima e segurar no lugar.
6. Montar a ligação da ficha na lâmpada e fixá-la com o retentor.
7. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de condução diurna
Em caso de LED defeituosos, mandar substituí-los numa oficina.
Faróis de LED
Os faróis para luzes de médios e máximos, as luzes laterais, as luzes de condução diurna e as luzes de mudança de direção foram concebidos como LED e não podem ser substituídos.
Em caso de avaria, mandar reparar as luzes numa oficina.
Faróis de nevoeiro

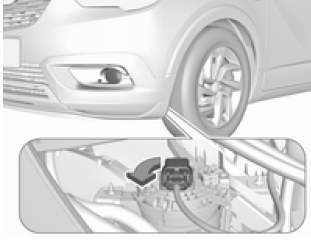

As lâmpadas estão acessíveis a partir da parte inferior do veículo.

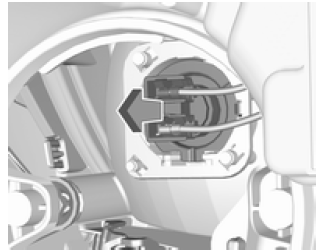

1. Rodar o suporte da lâmpada para a esquerda e retirá-lo do alojamento do refletor.

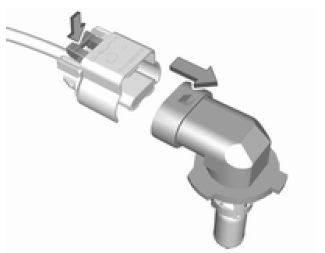

2. Desencaixar o casquilho da lâmpada da ligação da ficha, pressionando a presilha de retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação da ficha.
4. Inserir o casquilho da lâmpada no alojamento do refletor, rodando para a direita e encaixar.
Luzes traseiras
Dependendo da versão, as luzes traseiras e as luzes dos travões são constituídas por LED. Em caso de avaria, mandar substituir os LED numa oficina.
Montagem de luzes na carroçaria
Desmontagem do grupo ótico

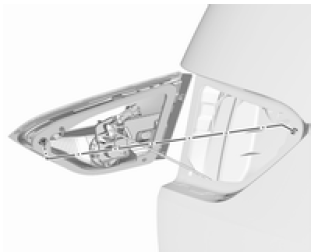

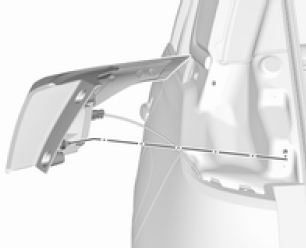

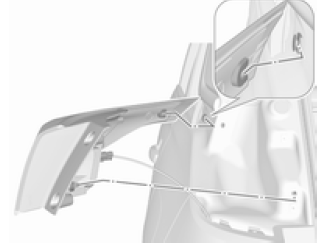

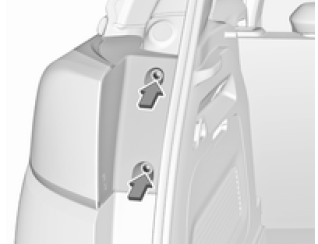

1. Desapertar os dois parafusos que prendem o grupo ótico.
2. Remover o conjunto de luzes puxando-o diretamente para trás.

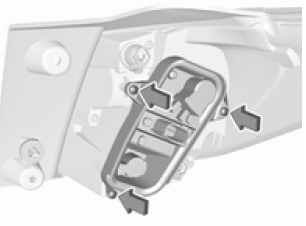

3. Remover os três parafusos que prendem o suporte da lâmpada.
4. Versão sem LED
Remover a lâmpada puxando e substituir.

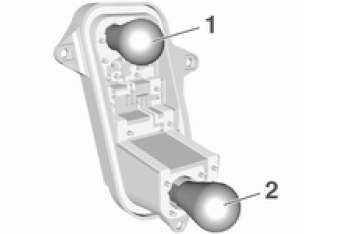

Luz traseira / Luz de travão (1)
Luz de mudança de direção (2)
Versão com LED
Apenas a lâmpada da luz de mudança de direção pode ser substituída.

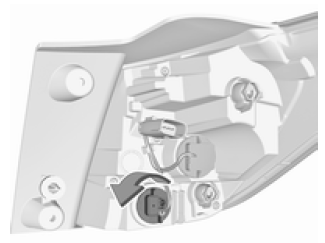

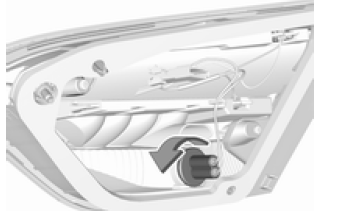

Retirar o casquilho da lâmpada do conjunto de luzes rodando-o para a esquerda.

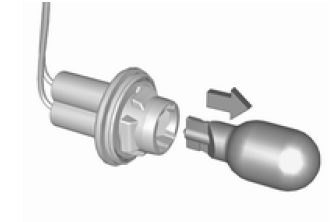

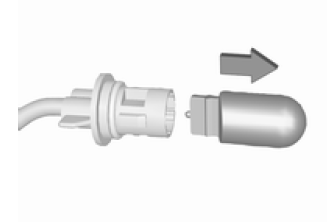

Remover a lâmpada da luz de mudança de direção do casquilho puxando-a diretamente para fora.
Substituir a lâmpada.
Montagem do grupo ótico
1. Montar o suporte da lâmpada no grupo ótico e fixá-lo com os três parafusos.

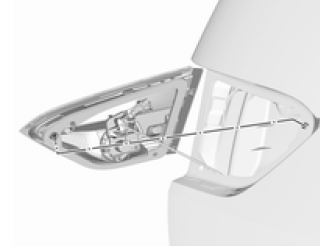

2. Montar o grupo ótico na carroçaria do veículo conforme ilustrado e fixá-lo com os dois parafusos.
Montagem de luzes na porta da bagageira
Desmontagem do grupo ótico

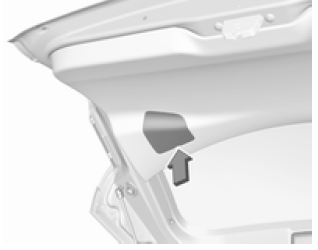

1. Soltar a cobertura na bagageira e removê-la.
2. Desenroscar a porca de fixação de plástico à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.

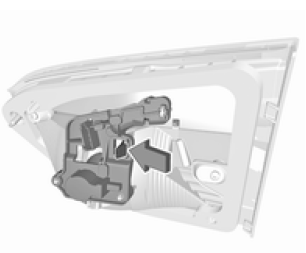

4. Pressionar a patilha para libertar e remover o suporte da lâmpada.
5. Versão sem LED

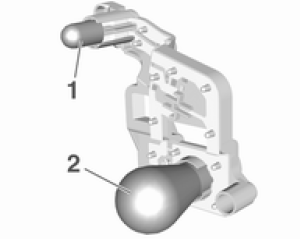

Retirar e substituir a lâmpada: Luz traseira (1)
Luz de nevoeiro traseira (lado esquerdo), luz de marcha-atrás (lado direito) (2)
Versão com LED
Apenas a lâmpada da luz de marcha-atrás pode ser substituída.
Retirar o casquilho da lâmpada do conjunto de luzes rodando-o para a esquerda.
Remover a lâmpada do casquilho puxando-o diretamente para fora.
Substituir a lâmpada.
Montagem do grupo ótico
1. Montar o suporte da lâmpada no grupo ótico.
2. Montar o grupo ótico na porta da bagageira.
3. Fixar o grupo ótico com a porca de fixação de plástico.
4. Montar a tampa na porta da bagageira.
Luzes indicadores de mudança de direção laterais

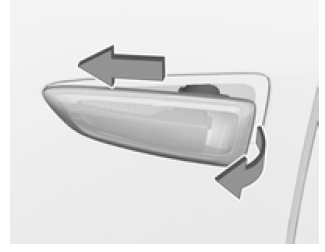

Para substituir a lâmpada, retire o respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo e remover com a extremidade direita.

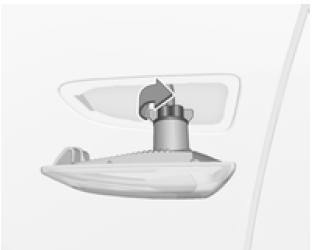

2. Rodar o casquilho da lâmpada no sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a esquerda e inserir a extremidade direita.
Luz da chapa de matrícula
A luz da chapa de matrícula contém LED, que não podem ser substituídos. Em caso de LED defeituosos, mandar substituí-los numa oficina.
Luzes do habitáculo
Luz de cortesia, luzes de leitura Substituir as lâmpadas numa oficina.
Luz da bagageira Substituir as lâmpadas numa oficina.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.
