Opel Crossland X - Manual de Instruções (2018) > Instalação elétrica

Fusíveis

Os dados do fusível de substituição devem coincidir com os dados do fusível avariado.

Existem três caixas de fusíveis no veículo:

Antes de substituir um fusível, desligar o respectivo interruptor e a ignição.

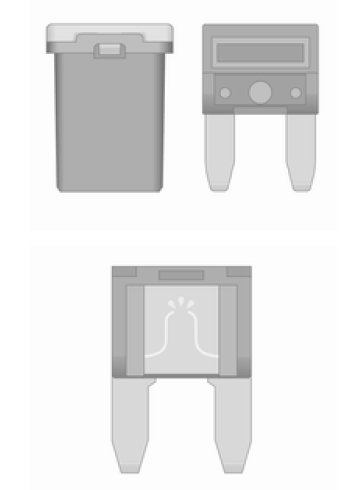

Um fusível fundido terá um fio derretido.

Atenção

Não substituir o fusível até ter sido corrigida a causa da avaria.

Algumas funções são protegidas por vários fusíveis.

Podem também existir fusíveis sem função atribuída.

Fusíveis

Extractor de fusíveis

Um extractor de fusíveis encontra-se na caixa de fusíveis no compartimento do motor.

Fusíveis

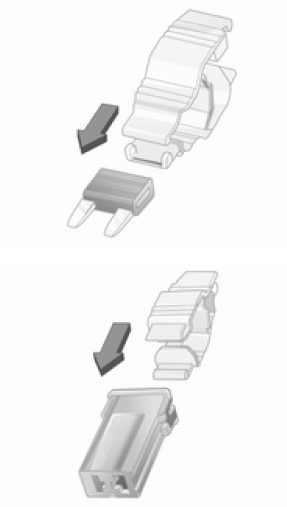

Colocar o extractor de fusíveis nos vários tipos de fusível a partir de cima ou da parte lateral e retirar o fusível.

Caixa de fusíveis no compartimento do motor

Caixa de fusíveis no compartimento do motor

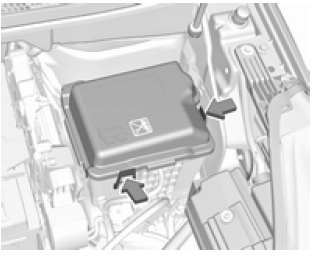

A caixa de fusíveis encontra-se na parte da frente esquerda do compartimento do motor.

Desengatar a tampa e removê-la.

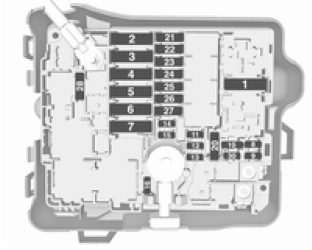

Caixa de fusíveis no compartimento do motor

N.º Circuito

  1. Ventoinha do sistema de ar condicionado
  2. -
  3. Caixa de fusíveis na carroçaria
  4. -
  5. Caixa de fusíveis no painel de instrumentos
  6. Unidade de arrefecimento do motor
  7. Módulo de controlo da carroçaria
  8. Comando do motor, bomba de combustível
  9. Comando do motor
  10. Comando do motor
  11. Comando do motor
  12. Unidade de arrefecimento do motor
  13. Módulo de controlo da carroçaria
  14. Sensor da bateria inteligente
  15. -
  16. Farol de nevoeiro dianteiro
  17. -
  18. Luz de máximos direita
  19. Luz de máximos esquerda
  20. Comando do motor, bomba de combustível
  21. Motor de arranque
  22. -
  23. Motor de arranque
  24. Engate do reboque
  25. Caixa de fusíveis no painel de instrumentos
  26. Módulo de controlo da caixa de velocidades
  27. Módulo de controlo da carroçaria
  28. Módulo de controlo do motor
  29. Limpa-vidros dianteiro
  30. Módulo de controlo da carroçaria

Depois de ter mudado os fusíveis avariados, fechar a tampa da caixa dos fusíveis e pressioná-la até encaixar.

Se a tampa da caixa dos fusíveis não for fechada correctamente, poderão ocorrer avarias.

Caixa de fusíveis no painel de instrumentos

Caixa de fusíveis no lado esquerdo do painel de instrumentos

Caixa de fusíveis no painel de instrumentos

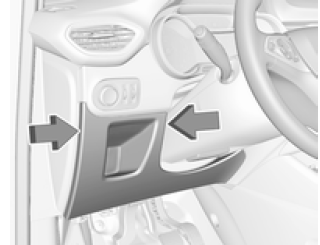

Nos veículos com volante à esquerda, a caixa dos fusíveis encontra-se atrás de uma cobertura no painel de instrumentos.

Desengatar a cobertura lateralmente e remover.

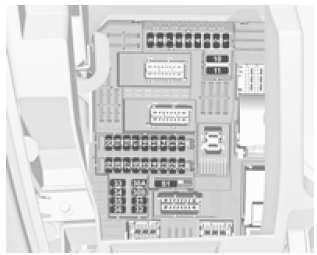

Caixa de fusíveis no painel de instrumentos

N.º Circuito

  1. Espelho retrovisor interior / Sistema de escape / Direção assistida elétrica / Sensor da embraiagem / GPL / Ajuste dos espelhos retrovisores exteriores / Carregamento indutivo
  2. -
  3. Engate do reboque
  4. Buzina
  5. Bomba do lava-vidros à frente e atrás
  6. Bomba do lava-vidros à frente e atrás
  7. Volante aquecido
  8. Limpa-vidros traseiro
  9. -
  10. Sistema de fecho centralizado das portas
  11. Sistema de fecho centralizado das portas
  12. Grupo de instrumentos
  13. Sistema de controlo da climatização / USB
  14. OnStar
  15. Conjunto de instrumentos / Sistema de climatização
  16. Travão / Motor de arranque / Desativação diferida da alimentação
  17. Grupo de instrumentos
  18. Apoio Avançado ao Estacionamento
  19. Módulo da coluna superior / Módulo de controlo do reboque
  20. -
  21. Sistema de alarme antirroubo / Botão Start
  22. Sensor de chuva / Câmara
  23. Módulo das portas
  24. Apoio avançado ao estacionamento / Câmara / Sistema de informação e lazer
  25. Airbag
  26. Módulo da coluna superior
  27. Sistema de alarme anti-roubo
  28. -
  29. Informação e lazer
  30. -
  31. Informação e lazer
  32. Tomada eléctrica dianteira
  33. -
  34. Espelhos retrovisores exteriores aquecidos / Módulo das portas
  35. Conjunto de instrumentos / Interruptor das luzes / Apoio Avançado ao Estacionamento / Módulo de comando da caixa de velocidades
  36. Luzes de cortesia / Luzes da pala para-sol / Luz do porta-luvas

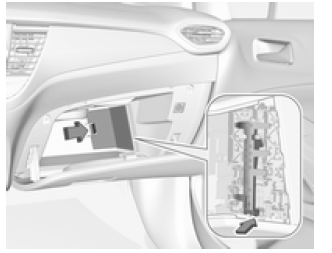

Caixa de fusíveis no lado direito do painel de instrumentos

Caixa de fusíveis no lado direito do painel de instrumentos

Em veículos com volante à esquerda, a caixa dos fusíveis encontra-se atrás de uma tampa no porta-luvas. Abrir o porta-luvas e retirar a tampa.

Remover o suporte.

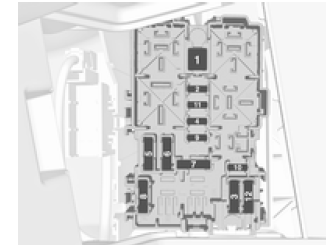

Caixa de fusíveis no lado direito do painel de instrumentos

N.º Circuito

  1. Óculo traseiro aquecido
  2. Espelhos retrovisores exteriores aquecidos
  3. Vidro dianteiro eléctrico
  4. Unidade de comando da porta do condutor
  5. Vidro traseiro eléctrico
  6. Bancos aquecidos
  7. -
  8. Informação e lazer
  9. -
  10. Tomada elétrica traseira
  11. -
  12. -

Ferramentas do veículo

Ferramentas

Veículos com roda sobresselente

Ferramentas

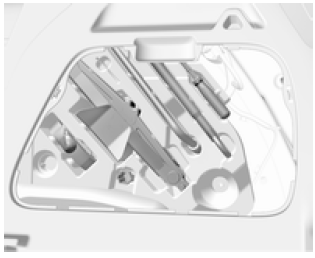

O macaco, as ferramentas, uma cinta para fixar uma roda danificada e o olhal de reboque encontram-se na caixa das ferramentas na parede direita da bagageira.

Veículos sem roda sobresselente

Ferramentas

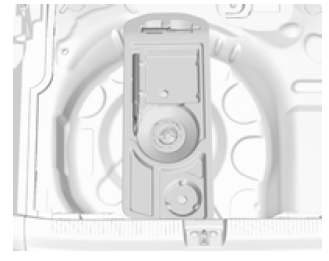

A chave de parafusos e o olhal de reboque encontram-se na bagageira, numa caixa por baixo da cobertura do piso.
