Lexus NX300 - Manual do Proprietário > Sensor do sistema Lexus de assistência a estacionamento

Componentes do sistema

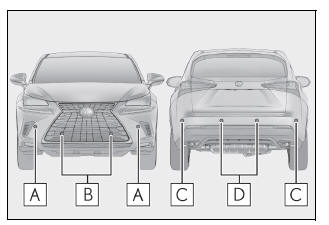

Tipos de sensores

1. Sensores das extremidades dianteiras
2. Sensores centrais dianteiros
3. Sensores das extremidades traseiras
4. Sensores centrais traseiros

Como ligar/desligar o sensor do sistema Lexus de assistência a estacionamento O sensor do sistema Lexus de assistência a estacionamento pode ser ativado/ desativado no visor multifunção conforme descrito abaixo:

1. Pressione " " ou " " dos interruptores de controle dos medidores e selecione .

2. Pressione " " ou " " dos interruptores de controle dos medidores e selecione .

3. Pressione para selecionar a configuração desejada (ligar/desligar).

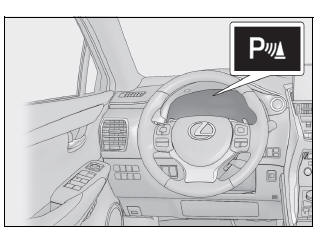

Se o sistema for ativado, a luz indicadora do sensor do sistema Lexus de assistência a estacionamento acenderá.

Quando ON (ativado) for selecionado, o indicador do sistema Lexus de assistência a estacionamento acenderá.

Quando for alternado para OFF (desativado) e o sensor do sistema Lexus de assistência a estacionamento estiver desativado, o sistema não será reativado se não for alternado para ON novamente na tela do visor multifunção (Não será reativado através das operações do botão de partida).

Visor Quando os sensores detectam um obstáculo, os visores abaixo informam ao motorista a posição e a distância do obstáculo.

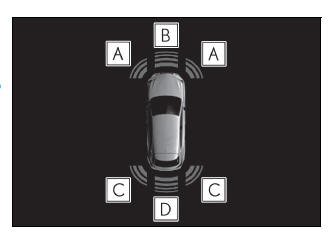

• Visor multifunção

1. Operação do sensor da extremidade dianteira
2. Operação do sensor central dianteiro
3. Operação do sensor da extremidade traseira
4. Operação do sensor central traseiro

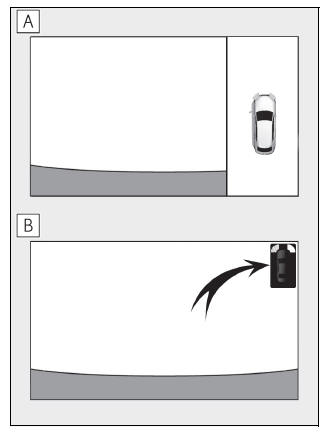

• Sistema de navegação ou sistema multimídia

1. Visor do sensor do sistema Lexus de assistência a estacionamento
   O gráfico é apresentado automaticamente quando um obstáculo for detectado.
2. Inserir a tela
   Uma imagem simplificada será exibida no canto superior direito da tela do sistema multimídia ou do sistema de navegação quando um obstáculo for detectado.

O sensor do sistema Lexus de assistência a estacionamento poderá ser usado quando

• Sensores das extremidades dianteiras:
  • O botão de partida estiver posicionado no modo IGNITION ON.
  • A alavanca de mudança de marchas não estiver em P.
  • A velocidade do veículo estiver a menos de aproximadamente 10 km/h.

    (Em qualquer velocidade quando a alavanca de mudança de marchas estiver em R)

• Sensores centrais dianteiros:
  • O botão de partida estiver posicionado no modo IGNITION ON.
  • A alavanca de mudança de marchas não estiver em P ou R.
  • A velocidade do veículo estiver a menos de aproximadamente 10 km/h.
• Sensores das extremidades traseiras e centrais:
  • O botão de partida estiver posicionado no modo IGNITION ON.
  • A alavanca de mudança de marchas estiver posicionada em R.

Emudecer o alarme sonoro

• Para emudecer o alarme sonoro
  O alarme pode ser emudecido temporariamente pressionando dos interruptores de controle dos medidores, enquanto uma tela de detecção de obstáculo for mostrada no visor multifunção.
• Para cancelar o emudecimento
  O emudecimento será cancelado automaticamente nas seguintes situações.
  • A posição da alavanca de mudança de marchas for alterada
  • Quando a velocidade do veículo atingir ou exceder aproximadamente 10 km/h com a alavanca de mudança de marchas em D
  • Quando o sistema Lexus de assistência a estacionamento for desligado uma vez e ligado novamente
  • Quando o botão de partida for desligado uma vez e ligado novamente no modo IGNIÇÃO LIGADA
  • Quando um sensor estiver falhando

Visor do sensor do sistema Lexus de assistência a estacionamento Quando um obstáculo for detectado enquanto o sistema de monitoramento de visão traseira ou o monitor do sistema Lexus de assistência a estacionamento estiver em uso, o indicador de advertência aparecerá no canto superior da tela, mesmo se a configuração da tela tiver sido ajustada para desligada.

Se a mensagem "Parking Assist Unavailable Clean Parking Assist Sensor" (Assistência a Estacionamento Indisponível. Limpe o Sensor de Assistência a Estacionamento) for exibida no visor multifunção Um sensor pode estar sujo ou coberto por neve ou gelo. Nesses casos, se isso for removido do sensor, o sistema deverá voltar ao normal.

Além disso, devido ao sensor estar congelado em baixas temperaturas, uma tela multifunção poderá ser apresentada ou um obstáculo poderá não ser detectado. Se o sensor derreter, o sistema deverá voltar ao normal.

Se a mensagem "Parking Assist Malfunction Visit Your Dealer" (Falha na Assistência a Estacionamento. Visite sua Concessionária Autorizada Lexus) for exibida no visor multifunção Dependendo da falha no sensor, o dispositivo pode não estar funcionando corretamente.

Providencie a inspeção do veículo em uma Concessionária Autorizada Lexus.

Informações de detecção do sensor

• As áreas de detecção do sensor são limitadas às áreas ao redor do para-choque do veículo.
• Certas condições do veículo e do ambiente ao redor podem afetar a capacidade de um sensor detectar corretamente um obstáculo. Casos específicos onde isto pode acontecer estão listados abaixo.
  • Se houver sujeira, neve ou gelo em um sensor. (Limpar os sensores resolve esse problema.)
  • Congelamento do sensor. (Descongelar a área resolve esse problema).

    Especialmente em climas frios, se o sensor congelar, a tela pode exibir anormalidades ou não detectar obstáculos.

  • Qualquer tipo de obstrução no sensor.
  • Inclinação considerável do veículo para um lado.
  • Em pistas excessivamente onduladas, com inclinações, cascalho ou grama
  • Ruídos próximos, tais como: buzinas de veículo, motores de motocicletas, freios a ar de veículos de grande porte ou ruídos graves que produzem ondas ultrassônicas.
  • Se houver outro veículo equipado com sensores de assistência a estacionamento nas proximidades.
  • Se o sensor estiver coberto por líquido pulverizado ou chuva forte.
  • Se o veículo estiver equipado com mastro de para-lama ou antena sem fio.
  • Se olhais para rebocamento estiverem instalados.
  • Se houver um impacto forte no para-choque ou no sensor.
  • Se houver uma luz da placa de licença, suporte da placa de licença, etc. instalado.
  • Se o veículo estiver próximo de guia alta ou curvada.
  • Sob forte luz solar ou frio intenso.
  • Se a área diretamente sob os para-choques não for detectada.
  • Se o obstáculo estiver muito próximo do sensor.
  • Se uma suspensão não genuína Lexus (suspensão rebaixada, etc.) estiver instalada.
  • Pessoas podem não ser detectadas se estiverem utilizando certos tipos de roupa.

Além dos exemplos acima, há casos em que, devido aos respectivos formatos, sinais e outros objetos podem ser considerados mais próximos do que a distância real.

• A forma do obstáculo poderá impedir a detecção pelo sensor. Esteja especialmente atento aos seguintes obstáculos:
  • Arames, cercas, cordas, etc.
  • Algodão, neve e outros materiais que absorvem ondas de rádio
  • Objetos pontiagudos
  • Obstáculos baixos
  • Obstáculos altos com extremidades superiores projetadas na direção do seu veículo
• As situações descritas abaixo podem acontecer durante o uso.
  • Dependendo da forma do obstáculo e outros fatores, a detecção da distância pode ser encurtada, ou a detecção pode ser impossível.
  • Os obstáculos podem não ser detectados se estiverem muito próximos ao sensor.
  • Há um pequeno atraso entre a detecção do obstáculo e o que é mostrado no visor.

    Mesmo em velocidades baixas há a possibilidade de que o obstáculo entre na área de detecção do sensor antes que seja exibido na tela e que o alarme soe.

  • Postes finos ou objetos mais baixos que o sensor podem não ser detectados ao se aproximar, mesmo que já tenham sido detectados uma vez.
  • Poderá ser difícil ouvir os sons do alarme devido ao volume do sistema de áudio ou ao ruído do fluxo de ar no sistema de ar condicionado.

Visor de detecção dos sensores, distância dos obstáculos

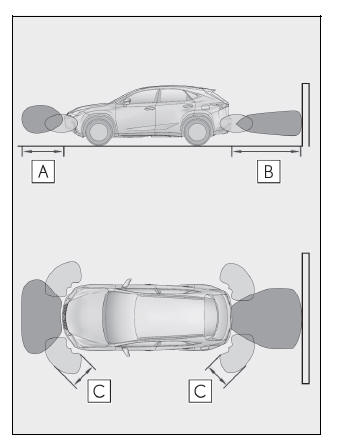

Faixa de detecção dos sensores

1. Aproximadamente 100 cm
2. Aproximadamente 150 cm
3. Aproximadamente 60 cm

O diagrama mostra a faixa de detecção dos sensores. Observe que os sensores não poderão detectar obstáculos que estejam extremamente próximos do veículo.

A faixa dos sensores pode ser alterada conforme a forma do objeto, etc.

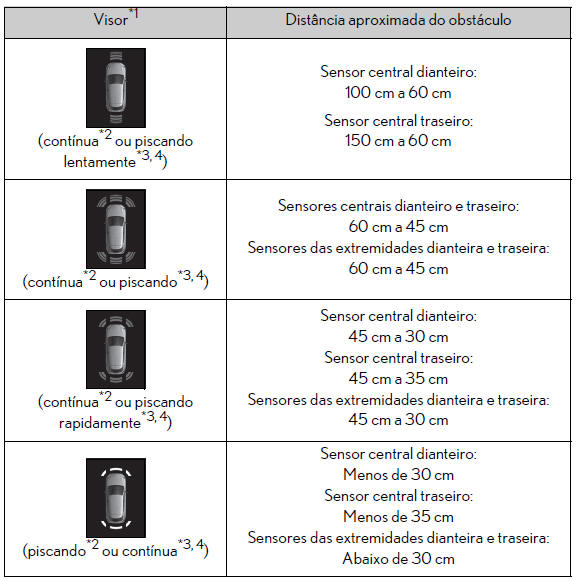

Visor de distância Os sensores que detectam um obstáculo acenderão continuamente ou ficarão piscando.

*1: As imagens podem diferir daquelas mostradas nas ilustrações.
*2: Visor multifunção
*3: Tela do sistema de navegação ou do sistema multimídia
*4: Inserir a tela

Funcionamento do alarme sonoro e distância até um obstáculo Um alarme sonoro indica o funcionamento dos sensores.

• O alarme soa mais rápido quando o veículo se aproxima de um obstáculo.

  Quando o veículo ficar dentro da seguinte distância do obstáculo, o alarme soará continuamente.

  • Sensores das extremidades dianteiras: Aproximadamente 30 cm
  • Sensores centrais dianteiros: Aproximadamente 30 cm
  • Sensores das extremidades traseiras: Aproximadamente 30 cm
  • Sensores centrais traseiros: Aproximadamente 35 cm
• Quando 2 ou mais obstáculos forem detectados simultaneamente, o sistema de alarme sonoro responde ao obstáculo mais próximo. Se um dos, ou ambos os obstáculos se aproximarem dentro das distâncias supracitadas, o alarme repetirá uma nota longa, seguida de bipes rápidos.

Personalização As configurações (ex., volume dos sons de alarme) podem ser alteradas.
