Mazda CX-3 - Manual do Proprietário > Lâmpadas

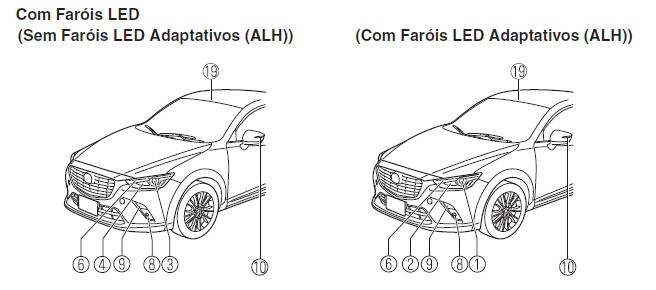

Com Faróis LED

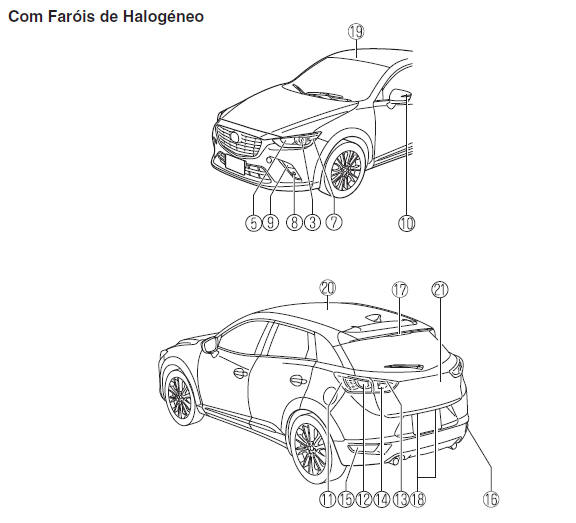

Com Faróis de Halogéneo

1. Faróis (Luzes de médios/máximos)
2. Faróis (Médios de longo alcance)
3. Faróis (Luzes de médios)
4. Faróis (Luzes de máximos)
5. Faróis (Luzes de máximos)/Luzes diurnas
6. Luzes diurnas/Luzes de presença
7. Luzes de presença
8. Luzes de nevoeiro dianteiras
9. Luzes de mudança de direção dianteiras
10. Luzes de mudança de direção laterais
11. Luzes de stop/Luzes de presença traseiras
12. Luzes de mudança de direção traseiras
13. Farolins traseiros
14. Luzes de marcha-atrás
15. Luz de nevoeiro traseira (Modelo com volante à esquerda)
16. Luz de nevoeiro traseira (Modelo com volante à direita)
17. Terceira luz de stop
18. Luzes da matrícula
19. Luzes do habitáculo (Dianteiras)/Luzes de leitura
20. Luzes do habitáculo (Traseiras)
21. Luz do compartimento de bagagens

AVISO

Nunca toque no vidro de uma lâmpada de halogéneo com as mãos desprotegidas, utilize sempre óculos de proteção quando efetuar serviço próximo das lâmpadas: É perigoso quando uma lâmpada de halogéneo é quebrada. Estas lâmpadas contêm um gás pressurizado. Se uma lâmpada quebrar, irá explodir, podendo causar graves ferimentos devido aos bocados de vidro estilhaçado.

Mantenha sempre as lâmpadas de halogéneo longe do alcance das crianças: É perigoso brincar com uma lâmpada de halogéneo. Podem resultar ferimentos graves da queda de uma lâmpada de halogéneo ou da sua quebra de alguma forma.

CUIDADO

Quando remover a lente ou a lâmpada utilizando uma chave de fendas de ponta chata, certifique-se que a chave de fendas não entra em contacto com o terminal interior. Se a chave de fendas de pontas planas entrar em contacto com o terminal, poderá ocorrer um curto-circuito.

NOTA

• Para substituir a lâmpada, consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.
• Se a lâmpada de halogéneo for tocada acidentalmente, deverá ser limpa com álcool antes de ser utilizada.
• Utilize a capa protetora e cartão da lâmpada de substituição para despojar a lâmpada antiga corretamente, longe do alcance das crianças.

Substituição das Lâmpadas das Luzes Exteriores

Faróis (Com faróis LED)

A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.

A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.

Faróis (Com faróis de halogéneo)

Lâmpadas de máximos (Com luzes diurnas)/Luzes diurnas

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Levante o capot.

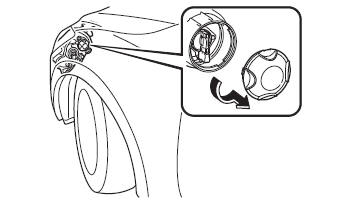

3. Rode a tampa no sentido anti-horário e remova-a.

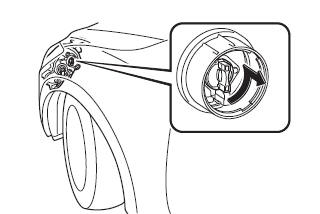

4. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

5. Instale a nova lâmpada pela ordem inversa da desmontagem.

Lâmpadas de máximos (Sem luzes diurnas)

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Levante o capot.

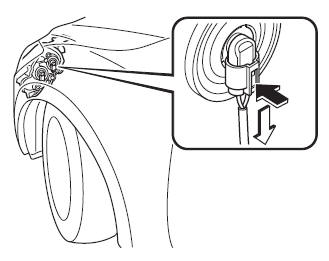

3. Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha para baixo.

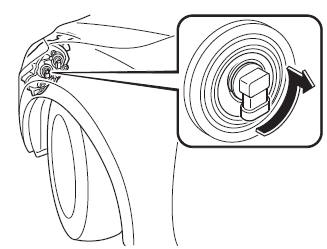

4. Rode o conjunto tomada e lâmpada para o remover. Retire cuidadosamente a lâmpada da sua tomada no refletor puxando lentamente para trás para fora da tomada.

5. Instale a nova lâmpada pela ordem inversa da desmontagem.

Lâmpadas de médios

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Levante o capot.

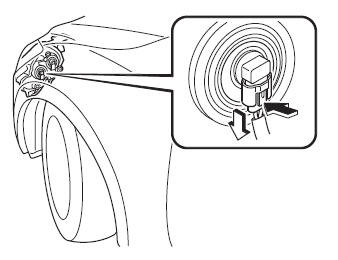

3. Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha para baixo.

4. Rode o conjunto tomada e lâmpada para o remover. Retire cuidadosamente a lâmpada da sua tomada no refletor puxando lentamente para trás para fora da tomada.

5. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luzes diurnas/Luzes de presença (Com faróis LED)

A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.

A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.

Luzes de presença (Com faróis de halogéneo)

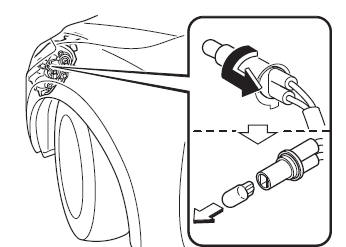

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

3. Desligue a lâmpada da tomada.

4. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luzes de mudança de direção dianteiras

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

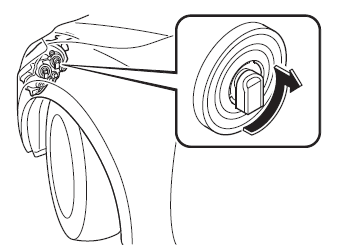

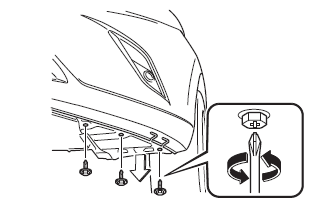

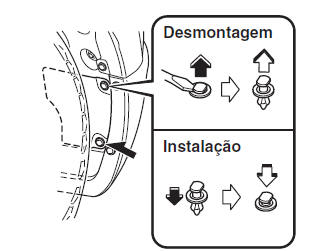

2. Rode o parafuso no sentido anti-horário e remova-o, de seguida desmonte parcialmente o guarda-lamas.

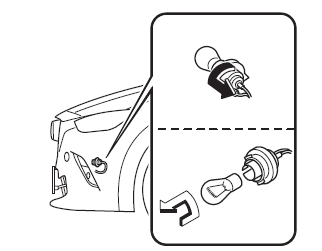

3. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

4. Desligue a lâmpada da tomada.

5. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luzes indicadoras de mudança de direção laterais, Terceira luz de stop, Luzes de nevoeiro dianteiras*, Luzes de presença traseiras (Com faróis LED), Luzes de marcha-atrás (tipo LED)

A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.

A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.

Luzes de mudança de direção traseiras, Luzes de stop/Luzes de presença traseiras

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

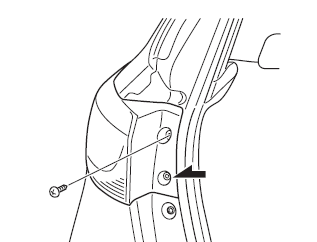

2. Rode os parafusos no sentido anti-horário e remova-os.

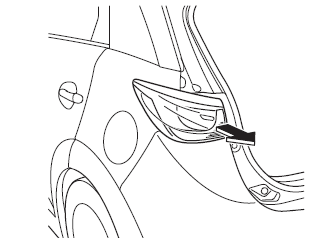

3. Puxe a unidade para trás e remova-a.

4. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

5. Desligue a lâmpada da tomada.

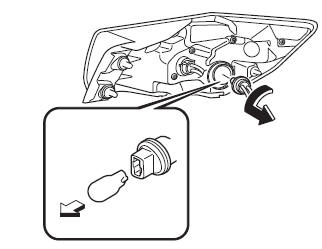

Luzes de mudança de direção traseiras

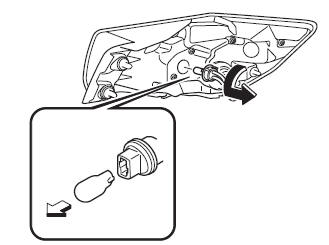

Luzes de stop/Luzes de presença traseiras

(Tipo LED)

A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.

A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.

(Tipo lâmpada incandescente)

6. Instale a nova lâmpada pela ordem inversa da desmontagem.

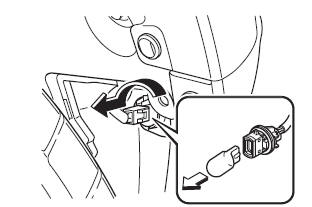

Luzes de marcha-atrás (Tipo lâmpada incandescente)

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Retire a tampa.

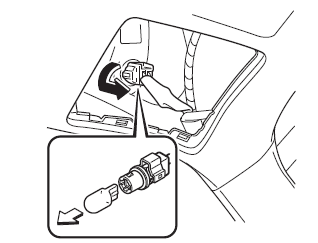

3. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

4. Desligue a lâmpada da tomada.

5. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luz de nevoeiro traseira

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Puxe a secção central de cada retentor de plástico e remova os retentores.

3. Retire a tampa.

4. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

5. Desligue a lâmpada da tomada.

6. Instale a nova lâmpada pela ordem inversa da desmontagem.

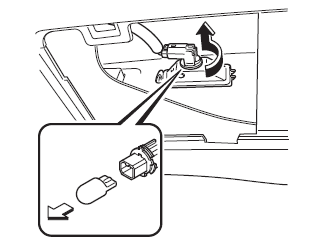

Luzes da matrícula

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Retire a tampa.

3. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

4. Desligue a lâmpada da tomada.

5. Instale a nova lâmpada pela ordem inversa da desmontagem.

Substituição das Lâmpadas das Luzes Interiores

Luzes do habitáculo (Dianteiras) /Luzes de leitura, Luzes do habitáculo (Traseiras)

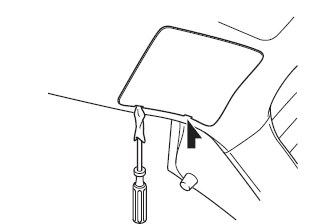

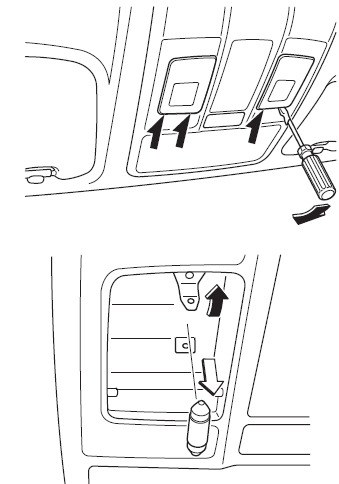

1. Para evitar danos na lente, envolva um pano macio numa pequena chave de parafusos de cabeça chata, de seguida remova a lente introduzindo a ponta da chave de parafusos na extremidade da lente.

2. Desligue a lâmpada puxando-a para fora.

Luzes do habitáculo (Dianteiras)/ Luzes de leitura

Luzes do habitáculo (Traseiras)

3. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luz do compartimento de bagagens

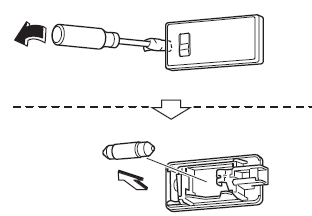

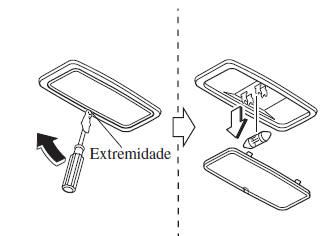

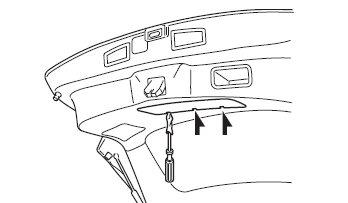

1. Para evitar danos na lente, envolva um pano macio numa pequena chave de parafusos de cabeça chata, de seguida remova a lente introduzindo a ponta da chave de parafusos na extremidade da lente.

2. Desligue a lâmpada puxando-a para fora.

3. Instale a nova lâmpada pela ordem inversa da desmontagem.
