ATENÇÃO Cuidados durante a condução
Se houver crianças no veículo Observe as seguintes precauções. A negligência poderá resultar em ferimentos graves ou fatais.
Operação da tampa traseira Observe as seguintes precauções. A negligência em seguir as instruções pode prender partes do corpo, resultando em ferimentos graves ou fatais.
|
ATENÇÃO Operação da tampa traseira
|

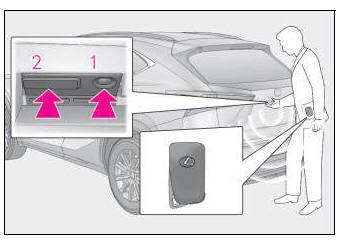

Destravar e travar a tampa traseira pelo lado de fora
Sistema inteligente de entrada e partida Leve a chave eletrônica com você para ativar essa função.
Abrir/fechar a tampa traseira (veículos sem tampa traseira elétrica)

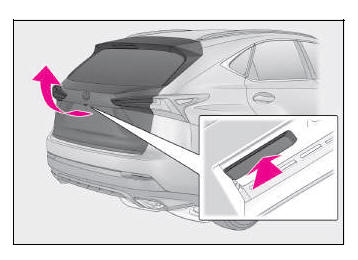

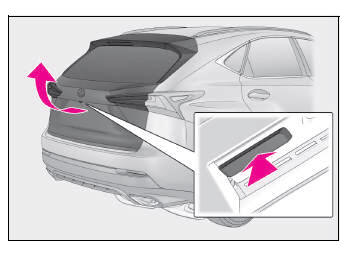

Abrir Levante a tampa traseira pressionando o dispositivo de abertura da tampa traseira ao mesmo tempo.

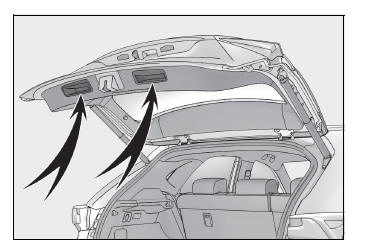

Fechar Abaixe a tampa traseira usando a maçaneta da tampa traseira e certifique-se de empurrar a tampa traseira para baixo pelo lado de fora para fechá-la.
Luz do compartimento de bagagem
Se o dispositivo de abertura da tampa traseira estiver inoperante A tampa traseira pode ser destravada pelo lado de dentro.

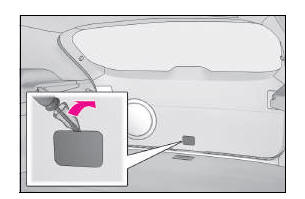

1. Remova a tampa.
Para proteger o revestimento, coloque um pano entre a chave de fenda e a tampa como mostrado na ilustração.

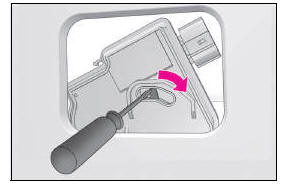

2. Mova a alavanca.
NOTA Amortecedor pneumático da tampa traseira A tampa traseira está equipada com amortecedores pneumáticos que seguram a tampa traseira no lugar. Observe as precauções a seguir. A negligência poderá causar danos ao amortecedor pneumático da tampa traseira , resultando em uma falha.
|
Abrir/fechar a tampa traseira (veículos com tampa traseira elétrica)

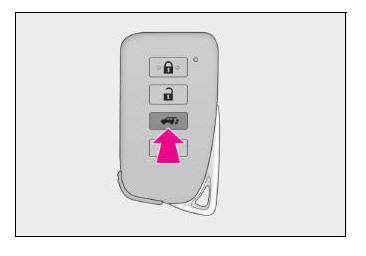

Abertura/fechamento da tampa traseira usando o controle remoto Pressione o interruptor durante 1 segundo.

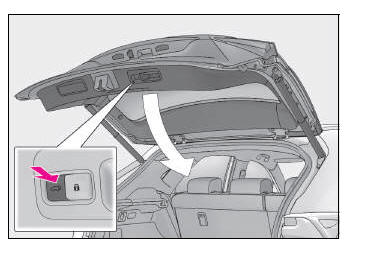

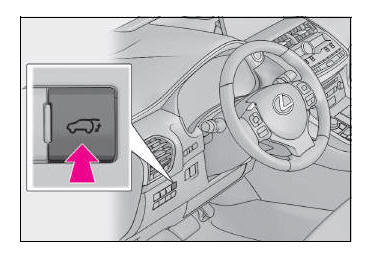

Abrir/fechar a tampa traseira pelo lado de dentro Pressione o interruptor durante 1 segundo.
Um alarme soará e a tampa traseira será aberta e fechada automaticamente.
Pressionar o interruptor enquanto a tampa traseira estiver abrindo/fechando interrompe a operação.
Quando o interruptor for pressionado novamente por 1 segundo durante a interrupção da operação, a tampa traseira executará a operação inversa.
Abrir/fechar a tampa traseira pelo lado de fora
Ao destravar a tampa traseira: Pressione o interruptor do dispositivo de abertura da tampa traseira.
Um alarme soará e a tampa traseira será aberta automaticamente.
Pressionar o interruptor enquanto a tampa traseira estiver sendo aberta interromperá a operação.
Pressionar o interruptor.
Um alarme soará e a tampa traseira será fechada automaticamente.
Pressionar o interruptor enquanto a tampa traseira estiver sendo fechada interromperá a operação.
Pressionar o interruptor novamente reverterá a operação.
Pressione o interruptor.
Um alarme diferente do normal soará e a tampa traseira elétrica começará a se fechar automaticamente.
Quando a tampa traseira elétrica estiver fechada, todas as portas serão travadas simultaneamente, e os sinais de operação indicarão que todas as portas foram travadas.
Se o interruptor for pressionado enquanto a tampa traseira elétrica estiver sendo fechada, a operação será interrompida.
Pressionar o interruptor novamente fechará a tampa traseira elétrica automaticamente.

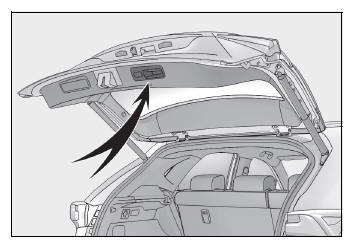

Fechar a tampa traseira utilizando a maçaneta da tampa traseira Abaixe a tampa traseira usando a maçaneta da tampa traseira e, em seguida, um alarme soará e a tampa traseira será fechada automaticamente.

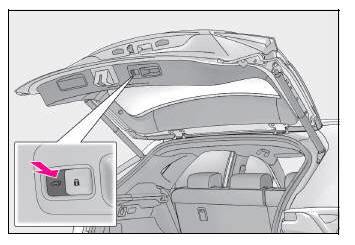

Luz do compartimento de bagagem
Condições de operação da tampa traseira elétrica Com as operações da tampa traseira elétrica definidas como LIGADAS, ela poderá se abrir e fechar automaticamente nas seguintes condições:
*: Quando configurada com a função de personalização, de modo que ela possa ser operada após ser destravada, opere a tampa traseira após ela ser destravada.
Dispositivo de fechamento da tampa traseira Se a tampa traseira estiver semiaberta, o dispositivo de fechamento da tampa traseira irá fechá-la total e automaticamente.
Qualquer que seja o estado do botão de partida, o dispositivo de fechamento da tampa traseira funcionará.
Operação da tampa traseira elétrica
Função de fechamento e travamento Quando a tampa traseira elétrica for aberta, esta função fechará a tampa traseira elétrica e, em seguida, travará todas as portas simultaneamente.
Quando os procedimentos a seguir forem realizados e não houver chaves eletrônicas para o veículo dentro dele, todas as portas serão travadas quando a tampa traseira elétrica estiver completamente fechada.
1. Feche todas as portas, exceto a tampa traseira elétrica.

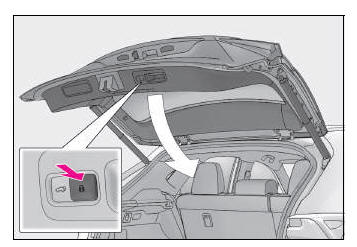

2. Enquanto carrega uma chave eletrônica, pressione o interruptor na parte inferior da tampa traseira elétrica.
Um alarme diferente do normal soará e, em seguida, a tampa traseira elétrica começará a se fechar automaticamente. Quando a tampa traseira elétrica estiver fechada, todas as portas serão travadas simultaneamente, e os sinais de operação indicarão que todas as portas foram travadas.
Ao reconectar a bateria Para que a tampa traseira elétrica possa funcionar adequadamente, feche-a manualmente.
Função de proteção contra esmagamento Sensores estão instalados nos lados direito e esquerdo da tampa traseira elétrica. Quando a tampa estiver sendo fechada automaticamente e os sensores forem pressionados devido a um objeto ser apanhado, etc., a função de proteção contra esmagamento será acionada.
A partir dessa posição, a tampa move-se ligeiramente para o sentido oposto e, em seguida, a função é interrompida.
Se o dispositivo de abertura da tampa traseira estiver inoperante A tampa traseira pode ser destravada pelo lado de dentro.

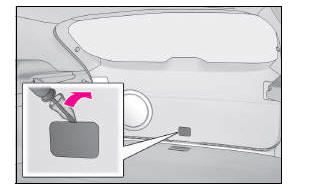

1. Remova a tampa.
Para proteger o revestimento, coloque um pano entre a chave de fenda e a tampa, como mostrado na ilustração.
2. Mova a alavanca.
Personalização As configurações (p.ex., a posição de abertura e fechamento automático da tampa traseira) podem ser alteradas.
ATENÇÃO Dispositivo de fechamento da tampa traseira
Tampa traseira elétrica Observe as precauções abaixo ao acionar a tampa traseira elétrica. A negligência poderá resultar em ferimentos graves ou fatais.
|
ATENÇÃO Tampa traseira elétrica
Função de proteção contra esmagamento Observe as seguintes precauções. A negligência poderá resultar em ferimentos graves ou fatais.
|
NOTA Fusos da tampa traseira A tampa traseira está equipada com fusos que seguram a tampa traseira no lugar. Observe as precauções a seguir. A negligência poderá causar danos ao fuso da tampa traseira , resultando em uma falha.
Para evitar falhas no dispositivo de fechamento da tampa traseira Não force excessivamente a tampa traseira enquanto o dispositivo de fechamento estiver funcionando. |
NOTA Para evitar danos à tampa traseira elétrica
Função de fechamento e travamento Ao fechar a tampa traseira elétrica usando a função de fechamento e travamento, um alarme diferente do normal soa antes da operação começar. Para verificar se a operação foi iniciada corretamente, verifique se um alarme diferente do normal soou. Além disso, quando a tampa traseira elétrica estiver totalmente fechada e travada, os sinais de operação indicarão que todas as portas foram travadas. Antes de sair do veículo, certifique-se de que os sinais operacionais foram operados e de que todas as portas estão travadas. |
Cancelamento do sistema da tampa traseira elétrica (veículos com tampa traseira elétrica)

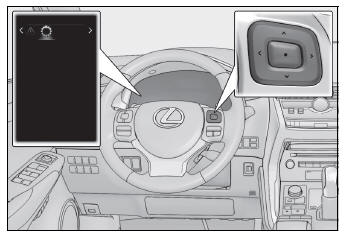

É possível alternar entre os estados ON (acionar) e OFF (parar) pela "settings display" (tela de configurações) do visor multifunção.
1. Pressione ou dos interruptores de controle dos medidores e selecione .
2. Pressione ou dos interruptores de controle dos medidores, selecione as "Vehicle Settings" (Configurações do Veículo) e, em seguida, pressione .
3. Pressione ou dos interruptores de controle dos medidores, selecione e, em seguida, pressione .
4. Pressione ou dos interruptores de controle dos medidores e, em seguida, selecione "System Settings" (Configurações do Sistema).
5. Os estados ON (acionar) e OFF (parar) serão alternados ao pressionar nos interruptores de controle dos medidores.
Quando OFF (desligar) for selecionado e as operações da tampa traseira elétrica forem interrompidas através da "settings display" (tela de configurações) do visor multifunção, a operação da tampa traseira elétrica não será retomada, a menos que a configuração ON (acionar) seja definida. (Sem retorno na operação do botão de partida)
Ajuste da posição aberta da tampa traseira (veículos com tampa traseira elétrica)
A posição aberta da tampa traseira elétrica pode ser ajustada.
Ao ajustar com o interruptor
1. Pare a tampa traseira na posição desejada. 2. Pressione e segure o interruptor da tampa traseira elétrica na tampa traseira durante 2 segundos.
Retornar a posição de parada automática da tampa traseira para as configurações iniciais Pressione e segure o interruptor da tampa traseira elétrica na tampa traseira durante 7 segundos.
Após soar 4 vezes, o alarme soa mais duas vezes. A próxima vez que a tampa traseira elétrica executar a posição de abertura, a tampa será aberta na posição de configuração inicial.
Ao ajustar pelo sistema de navegação ou pelo sistema multimídia A posição de abertura pode ser definida com o sistema de navegação ou o sistema multimídia.
A prioridade para a posição de parada é dada para a última posição definida pelo interruptor, pelo sistema de navegação ou pelo sistema multimídia.
