Peugeot 508 - Manual de Instruções (2016) > Montagem da rótula

Montagem da rótula

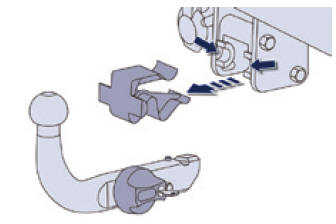

Retire o obturador de protecção do suporte de fixação e verifique o bom estado do sistema de fixação. Se necessário, limpe o suporte com uma escova ou um pano próprio.

Retire a rótula do respectivo saco de arrumação.

Remova a tampa de protecção da bola e o tampão de protecção do botão.

Arrume o obturador, a tampa e o tampão no saco de arrumação.

Verifique que a rótula se encontra correctamente desbloqueada (posição B).

Caso contrário, insira a chave na fechadura e rode a chave no sentido inverso ao dos ponteiros do relógio para desbloquear o mecanismo. Em seguida pressione o manípulo e rode-o no sentido ao dos ponteiros do relógio, até bloquear.

Montagem da rótula

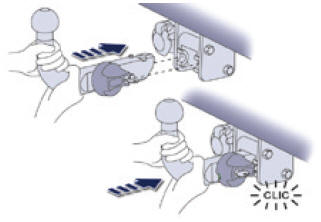

Manuseie a rótula com as duas mãos: insira a extremidade da rótula no suporte e em seguida para garantir o correcto bloqueio do sistema, baixe com força a rótula do lado da bola.

O manípulo efectua então automaticamente uma rotação no sentido inverso aos ponteiros do relógio, emitindo um "clique" perceptível; tenha atenção para não deixar a sua mão muito próxima.

Montagem da rótula

Verifique que a rótula se encontra correctamente bloqueada (posição A).

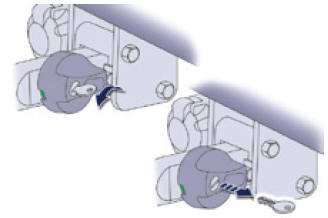

Rode a chave no sentido inverso ao dos ponteiros do relógio para bloquear o mecanismo de fixação da rótula.

Retire sempre a chave e conserve-a num local seguro.

Se não for possível rodar ou remover a chave, é porque a rótula está incorrectamente fixa; recomece o procedimento.

Se uma das condições de bloqueio não for cumprida, reinicie o procedimento.

Em todos os casos, se a marca permanecer vermelha, não utilize o dispositivo de engate de reboque e consulte a rede PEUGEOT ou uma oficina qualificada

Montagem da rótula

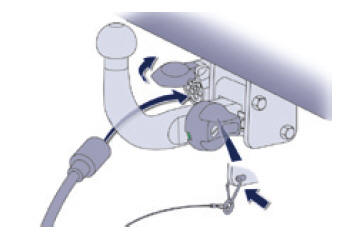

Fixe o reboque na rótula de engate.

Prenda o cabo do reboque ao anel de segurança 3 do suporte.

Baixe o suporte da tomada de ligação, puxando para cima a argola visível por baixo do pára-choques.

Remova a tampa de protecção da tomada de ligação e ligue a a ficha eléctrica do reboque.
