KIA Sportage - Manual do Proprietário > Lâmpadas de luzes

Precaução substituição da lâmpada

Esteja sempre preparado com lâmpadas de reserva adequadas para o caso de uma emergência.

Quando mudar as lâmpadas, comece por desligar o motor num local seguro, acionar completamente o travão e retirar o terminal negativo da bateria (-).

AVISO - Trabalhar nas luzes

Antes de trabalhar nas luzes, engate bem o travão de estacionamento, certifique-se de que tem o interruptor da ignição na posição "LOCK" e apague as luzes para evitar movimentos inesperados do veículo, queimaduras nos dedos ou choques eléctricos.

Utilize apenas as lâmpadas com o consumo em watts indicado.

AVISO

Lembre-se de substituir a lâmpada fundida por uma com o mesmo consumo em watts. Caso contrário, pode danificar o sistema de fusíveis ou de ligações eléctricas.



ATENÇÃO

Se não tiver as ferramentas necessárias, as lâmpadas correctas e conhecimentos suficientes, contacte um concessionário autorizado Kia. Em muitos casos, é difícil substituir lâmpadas das luzes do veículo, visto ser necessário remover outras peças do veículo antes de chegar a uma lâmpada. Isto acontece em especial se tiver de remover o conjunto do farol para aceder à(s) lâmpada(s).

A remoção/instalação do conjunto dos faróis pode resultar em danos no veículo.



ATENÇÃO
  • Se forem usadas peças não originais ou lâmpadas de fraca qualidade ao substituir as lâmpadas, podem ocorrer falhas de conexão e avarias dos fusíveis, bem como outros danos na ligação elétrica.
  • Não instale lâmpadas adicionais nem LED no seu veículo. Se instalar lâmpadas suplementares, pode provocar falhas de funcionamento e tremulação das luzes. Além disso, a caixa de fusíveis e outras ligações elétricas podem sofrer danos.

Os faróis, luzes de retaguarda e luzes de nevoeiro podem iluminar-se quando se liga o interruptor dos faróis, mas não se acenderem quando se liga o interruptor das luzes de retaguarda ou de nevoeiro.

Esta situação pode dever-se a uma falha da rede ou a uma avaria do sistema elétrico de controlo. Se houver um problema, recomendamos que o sistema seja verificado por um concessionário Kia.

Uma lâmpada que funciona normalmente pode começar a tremeluzir momentaneamente. Esta ocorrência momentânea deve-se à função de estabilização do sistema elétrico de controlo do veículo. Se a lâmpada normalizar rapidamente, o veículo não requer qualquer serviço.

No entanto, se a lâmpada se apagar depois de tremeluzir momentaneamente, ou se continuar a tremeluzir, recomendamos que o sistema seja verificado num concessionário Kia.

INFORMAÇÃO

INFORMAÇÃO

Se for necessário ajustar o foco dos faróis depois de reinstalar o conjunto de faróis, deverá consultar um concessionário Kia autorizado.

INFORMAÇÃO

Depois de conduzir debaixo de chuva intensa ou lavar o veículo, as lentes dos faróis e das luzes traseiras podem ficar embaciadas. Esta situação é causada pela diferença de temperatura interna e externa da luz, sendo semelhante à condensação observada nos vidros dentro do veículo quando chove. Não indica qualquer problema no seu veículo. Se entrar água para os circuitos das luzes, mande inspeccionar o veículo num concessionário autorizado Kia.

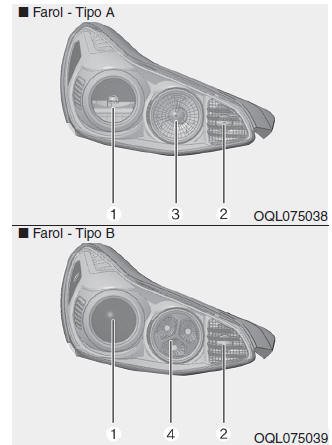

Posição das lâmpadas (à frente)

Lâmpadas de luzes

  1. Faróis (médios/máximos)
  2. Luz indicadora de mudança de direção
  3. Luzes de condução diurna / Luzes de presença (tipo lâmpada)

Lâmpadas de luzes

  1. Luzes de condução diurna / Luzes de presença (tipo LED)

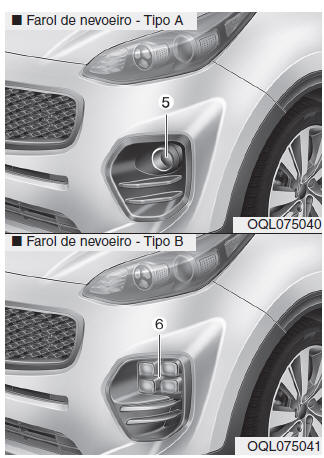

  2. Farol de nevoeiro dianteiro (Tipo lâmpada)
  3. Farol de nevoeiro dianteiro (Tipo LED)

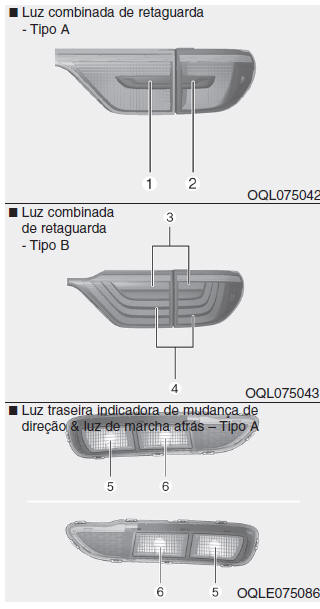

Posição das lâmpadas (de retaguarda)

Lâmpadas de luzes

Lâmpadas de luzes

Lâmpadas de luzes

  1. Luz de retaguarda (Tipo LÂMPADA)
  2. Luz de travagem e luz de retaguarda (Tipo LÂMPADA)
  3. Luz de travagem (Tipo LED)
  4. Luz de travagem e luz de retaguarda (Tipo LED)

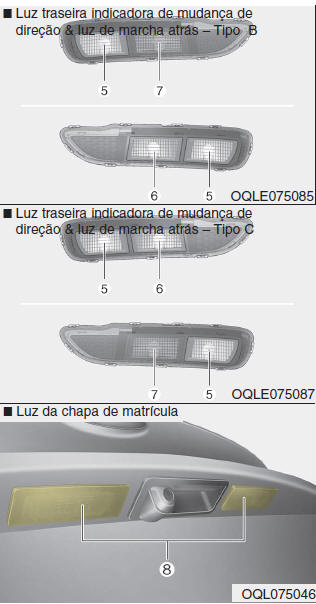

  5. Luz indicadora de mudança de direção de retaguarda
  6. Luz de marcha atrás
  7. Luz de nevoeiro de retaguarda
  8. Luz da chapa de matrícula
  9. Luz de travagem em posição elevada

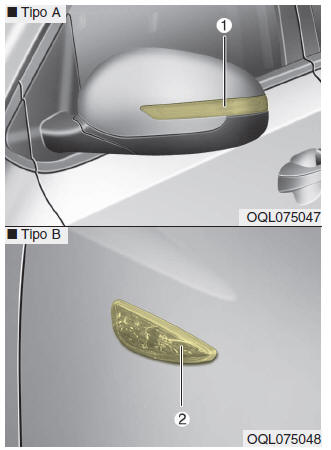

Posição das lâmpadas (lateral)

Lâmpadas de luzes

  1. Luz lateral de sinalização (tipo LED)
  2. Luz lateral de sinalização (tipo lâmpada)

Substituição da lâmpada do farol (tipo HID)

Se a luz não acender, recomendamos mandar verificar o sistema num concessionário autorizado Kia.

AVISO - luzes de médios dos faróis HID (se instalado)

Não tente substituir ou examinar as luzes de médios (lâmpada XENON) devido ao perigo de choque eléctrico. Se as luzes de médios (lâmpada XENON) não estiverem a funcionar, recomendamos que se dirija a um concessionário Kia para resolver o problema.

INFORMAÇÃO

As lâmpadas HID têm um melhor desempenho quando comparadas com as lâmpadas de halogéneo. Os fabricantes estimam que as lâmpadas HID durem cerca de duas vezes mais, ou mesmo mais, do que as lâmpadas de halogéneo, dependendo da sua frequência de utilização. Em algum ponto do tempo de vida útil do veículo, as lâmpadas terão, provavelmente, de ser substituídas. Ligar e desligar as lâmpadas repetidamente, mais do que o previsto numa utilização normal, poderá reduzir o tempo de vida das lâmpadas HID. As lâmpadas HID não falham do mesmo modo que as lâmpadas incandescentes de halogéneo.

Se um farol se desligar após um determinado período de funcionamento para, logo de imediato, se reacender, assim que premir o interruptor do farol, é provável que a lâmpada HID tenha de ser substituída. Os componentes da iluminação HID são mais complexos do que as lâmpadas de halogéneo, encarecendo, assim, os custos de substituição.

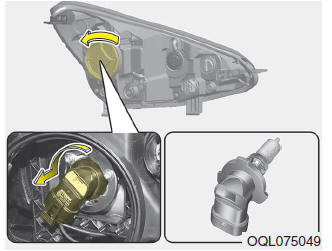

Substituição da lâmpada do farol (máximos/médios)

Lâmpadas de luzes

1. Abra o capô.

2. Retire a cobertura da lâmpada do farol rodando-a no sentido contrário ao dos ponteiros do relógio.

3. Desligue o conector do suporte da lâmpada do farol.

4. Retirar o suporte do conjunto rodando o primeiro no sentido contrário ao dos ponteiros do relógio até as respectivas patilhas ficarem alinhadas com as ranhuras do conjunto.

5. Coloque o suporte no conjunto alinhando as respectivas patilhas com as ranhuras do conjunto. Introduza o casquilho da lâmpada no interior do conjunto do farol e rode o casquilho da lâmpada no sentido dos ponteiros do relógio.

6. Coloque a cobertura da lâmpada do farol rodando-a no sentido dos ponteiros do relógio.

Lâmpada dos faróis

Lâmpadas de luzes

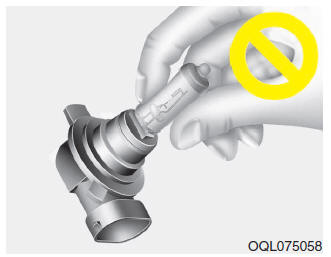

AVISO - Lâmpadas de halogéneo
  • As lâmpadas de halogéneo contêm gás pressurizado, podendo, se quebradas, projectar estilhaços de vidro.
  • Manuseie-as sempre com cuidado, evitando riscos e abrasões. Se as lâmpadas estiverem acesas, evite o contacto com líquidos. Nunca toque no vidro com as mãos desprotegidas. O óleo residual pode provocar o sobreaquecimento e rebentamento de uma lâmpada acesa. Mexa na lâmpada apenas ao instalá-la num farol.
  • Se uma lâmpada apresentar danos ou rachas, substitua-a imediatamente e inutilize-a com cuidado.
  • Coloque protecção ocular para mudar uma lâmpada. Deixe a lâmpada arrefecer antes de lhe pegar.

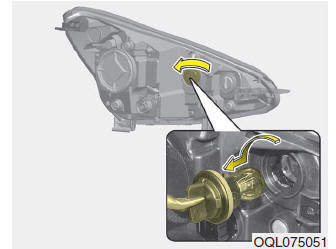

Substituição da lâmpada da luz dianteira indicadora de mudança de direção

Lâmpadas de luzes

1. Abra o capô.

2. Retire o casquilho da lâmpada do conjunto do farol, rodando-o no sentido contrário ao dos ponteiros do relógio até as patilhas do casquilho da lâmpada se alinharem com as ranhuras do conjunto do farol.

3. Retire a lâmpada do suporte pressionando-a e rodando-a no sentido contrário ao dos ponteiros do relógio, até as patilhas da lâmpada ficarem alinhadas com as ranhuras do suporte. Tire a lâmpada para fora do suporte.

4. Coloque uma nova lâmpada inserindoa no suporte e rodando-a até encaixar.

5. Instale o suporte no conjunto alinhando as patilhas do primeiro com as ranhuras do segundo. Introduza o casquilho da lâmpada no interior do conjunto do farol e rode o casquilho no sentido dos ponteiros do relógio.

Substituição da lâmpada da luz de presença + DRL

Lâmpadas de luzes

1. Abra o capô.

2. Retire o casquilho da lâmpada do conjunto do farol, rodando-o no sentido contrário ao dos ponteiros do relógio até as patilhas do casquilho da lâmpada se alinharem com as ranhuras do conjunto do farol.

3. Retire a lâmpada do suporte pressionando-a e rodando-a no sentido contrário ao dos ponteiros do relógio, até as patilhas da lâmpada ficarem alinhadas com as ranhuras do suporte. Tire a lâmpada para fora do suporte.

4. Coloque uma nova lâmpada inserindoa no suporte e rodando-a até encaixar.

5. Instale o suporte no conjunto alinhando as patilhas do primeiro com as ranhuras do segundo. Introduza o casquilho da lâmpada no interior do conjunto do farol e rode o casquilho no sentido dos ponteiros do relógio.

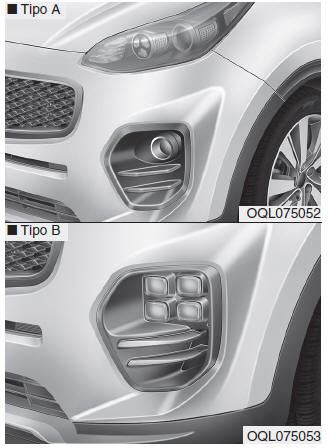

Substituição da luz do farol de nevoeiro dianteiro (tipo lâmpada e tipo LED)

Lâmpadas de luzes

Se a luz do farol dianteiro de nevoeiro (tipo lâmpada e tipo LED) não funcionar, recomendamos que mande verificar o problema num concessionário Kia.

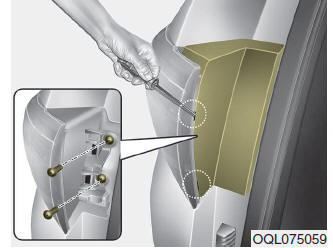

Substituição da lâmpada da luz de travagem e de retaguarda

Lâmpadas de luzes

1. Abra a porta da bagageira.

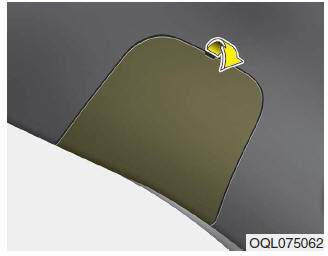

2. Abra a tampa de serviço.

3. Desaperte os parafusos de fixação do conjunto ótico com uma chave Phillips.

Lâmpadas de luzes

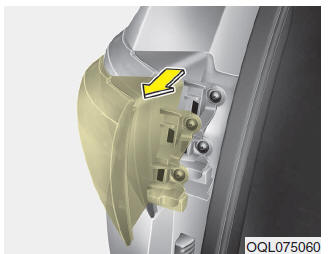

4. Retire o conjunto do combinado de luzes traseiras da carroçaria do veículo.

5. Desligue o conetor de ligação do farolim traseiro combinado.

Lâmpadas de luzes

6. Retire o suporte do conjunto rodando o primeiro no sentido contrário ao dos ponteiros do relógio, até as patilhas do suporte ficarem alinhadas com as ranhuras do conjunto.

7. Retire a lâmpada do suporte pressionando-a e rodando-a no sentido contrário ao dos ponteiros do relógio, até as patilhas da lâmpada ficarem alinhadas com as ranhuras do suporte. Tire a lâmpada para fora do suporte.

8. Coloque uma nova lâmpada inserindoa no suporte e rodando-a até encaixar.

9. Instale o casquilho no conjunto fazendo corresponder as patilhas do casquilho com as ranhuras do conjunto. Empurre o casquilho encaixando-o no e rodando-o no sentido dos ponteiros do relógio.

10. Instale o conjunto do farolim traseiro na carroçaria do veículo.

11. Instale a tampa de serviço.

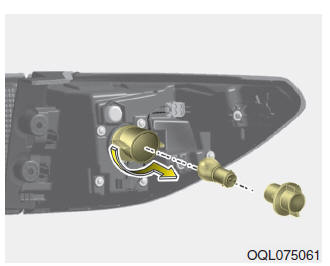

Substituição da lâmpada da luz de retaguarda (interior)

Lâmpadas de luzes

1. Abra a porta da bagageira.

2. Retire a tampa de serviço.

Lâmpadas de luzes

3. Retire o casquilho do conjunto, rodando-o no sentido contrário ao dos ponteiros do relógio até as patilhas do casquilho ficarem alinhadas com as ranhuras do conjunto.

4. Retire a lâmpada do casquilho carregando e rodando a lâmpada no sentido contrário aos dos ponteiros do relógio até patilhas da lâmpada ficarem alinhadas com as ranhuras do conjunto. Puxe a lâmpada para fora do casquilho.

5. Coloque uma lâmpada nova inserindoa no casquilho e rodando-a até encaixar na posição correcta.

6. Instale o casquilho no conjunto fazendo corresponder as patilhas do casquilho com as ranhuras do conjunto. Empurre o casquilho encaixando-o no e rodando-o no sentido dos ponteiros do relógio.

7. Instale a tampa de serviço colocandoa sobre a abertura de serviço.

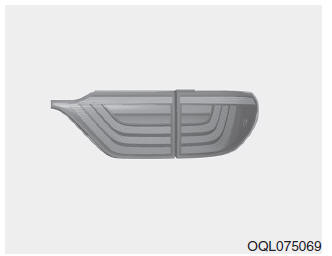

Substituição da lâmpada da luz de travagem e luz de retaguarda (tipo LED)

Lâmpadas de luzes

Se a lâmpada da luz de travagem e de retaguarda (LED) não funcionar, recomendamos que mande verificar o problema num concessionário Kia.

Substituição da lâmpada da luz de travagem e luz traseira indicadora de mudança de direção

Lâmpadas de luzes

Se a lâmpada da luz de marcha atrás e luz traseira indicadora de mudança de direção não funcionar, recomendamos que mande verificar o problema num concessionário Kia.

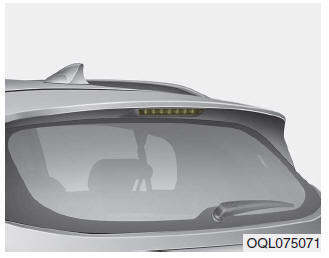

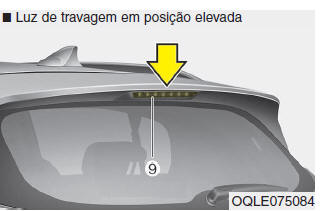

Substituição da lâmpada da luz de travagem em posição elevada

Lâmpadas de luzes

Se a lâmpada da luz de travagem em posição elevada (LED) não funcionar, recomendamos que mande verificar o problema num concessionário Kia.

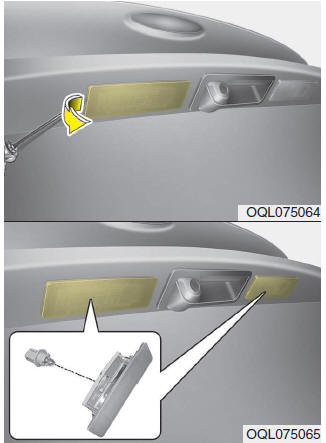

Substituição da lâmpada de iluminação da chapa de matrícula

Lâmpadas de luzes

1. Com a ajuda de uma chave de fendas, retire com cuidado a lente da caixa respetiva.

2. Retire o casquilho do conjunto, rodando-o no sentido contrário ao dos ponteiros do relógio até as patilhas do casquilho ficarem alinhadas com as ranhuras do conjunto.

3. Retire a lâmpada do casquilho respetivo puxando-a para fora.

4. Introduza uma lâmpada nova inserindo-a no casquilho respetivo.

5. Instale o casquilho no conjunto fazendo corresponder as patilhas do casquilho com as ranhuras do conjunto. Empurre o casquilho encaixando-o no e rodando-o no sentido dos ponteiros do relógio.

6. Alinhe as patilhas da tampa da lente com as ranhuras da caixa e encaixe a lente no devido lugar.

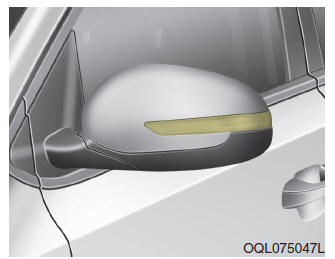

Substituição da lâmpada da luz lateral de sinalização (tipo LED)

Lâmpadas de luzes

Se a lâmpada da luz lateral de sinalização (tipo LED) não funcionar, recomendamos que mande verificar o problema num concessionário Kia.

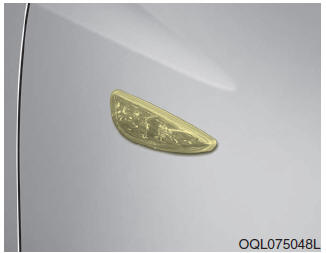

Substituição da lâmpada da luz lateral de sinalização (tipo lâmpada)

Lâmpadas de luzes

1. Remova o conjunto da luz do veículo retirando a lente com uma cunha e puxando o conjunto para fora.

2. Desligue o conector eléctrico da lâmpada.

3. Separe o suporte e a lente rodando o primeiro no sentido contrário ao dos ponteiros do relógio, até as patilhas do suporte ficarem alinhadas com as ranhuras da lente.

4. Retire a lâmpada puxando-a a direito para fora.

5. Coloque a nova lâmpada no suporte.

6. Volte a montar o suporte e a lente.

7. Ligue o conector eléctrico da lâmpada.

8. Reinstale o conjunto na luz na carroçaria do veículo.

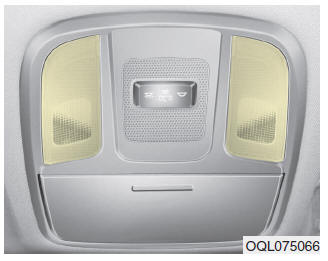

Substituição da lâmpada da luz de leitura de mapas

Lâmpadas de luzes

Se a lâmpada da luz de leitura de mapas (tipo lâmpada e tipo LED) não funcionar, recomendamos que mande verificar o problema num concessionário Kia.

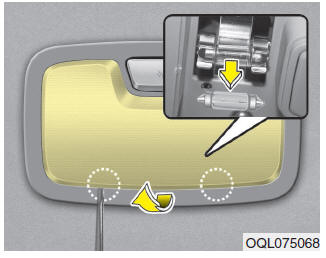

Substituição da lâmpada da luz do espelho de conveniência

Lâmpadas de luzes

AVISO

Antes de trabalhar nas luzes interiores, certifique-se de que o botão "OFF" está pressionado para evitar queimaduras nos dedos ou choques eléctricos.

1. Com a ajuda de uma chave de fendas, solte com cuidado o conjunto da lâmpada do interior.

2. Retire a lâmpada puxando-o a direito para fora.

3. Instale uma nova lâmpada no suporte.

4. Instale o conjunto da lâmpada no interior.

ATENÇÃO

Tenha cuidado para não sujar nem danificar a lente, a patilha da lente e a caixa de plástico.

Substituição da lâmpada da luz de habitáculo

Lâmpadas de luzes

AVISO

Antes de trabalhar nas luzes interiores, certifique-se de que o botão "OFF" está pressionado para evitar queimaduras nos dedos ou choques eléctricos.

1. Com a ajuda de uma chave de fendas, retire com cuidado a lente da caixa respetiva.

2. Retire a lâmpada puxando-o a direito para fora.

3. Instale uma nova lâmpada no suporte.

4. Alinhe as patilhas da lente com os cortes da caixa da luz interior e encaixe a lente.

ATENÇÃO

Tenha cuidado para não sujar nem danificar a lente, a patilha da lente e a caixa de plástico.

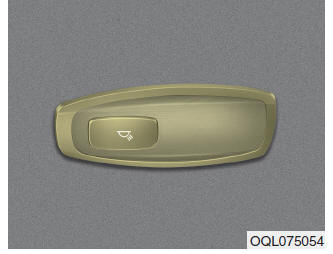

Substituição da lâmpada da luz individual

Lâmpadas de luzes

Se a luz individual (LED) não funcionar, recomendamos que mande verificar o problema num concessionário Kia.

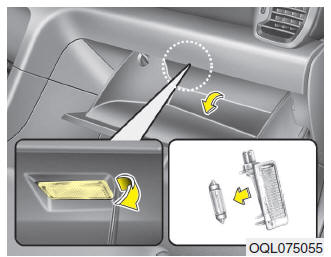

Substituição da lâmpada da luz do porta-luvas

Lâmpadas de luzes

1. Com a ajuda de uma chave de fendas, solte com cuidado o conjunto da lâmpada do interior.

2. Retire a lâmpada puxando-o a direito para fora.

3. Instale uma nova lâmpada no suporte.

4. Instale o conjunto da lâmpada no interior.

ATENÇÃO

Tenha cuidado para não sujar nem danificar a lente, a patilha da lente e a caixa de plástico.

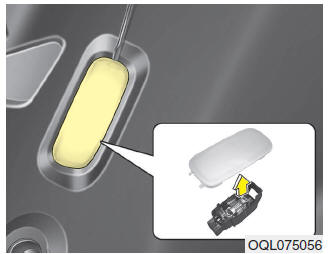

Substituição da lâmpada da luz da bagageira

Lâmpadas de luzes

1. Com a ajuda de uma chave de fendas, retire com cuidado a lente da caixa respetiva.

2. Retire a lâmpada puxando-o a direito para fora.

3. Instale uma nova lâmpada no suporte.

4. Alinhe as patilhas da lente com os cortes da caixa da luz interior e encaixe a lente.

ATENÇÃO

Tenha cuidado para não sujar nem danificar a lente, a patilha da lente e a caixa de plástico.

INFORMAÇÃO

Se a lâmpada LED não funcionar, mande verificar o sistema num concessionário Kia.
