Mazda CX-3 - Manual do Proprietário > Instrumentos e Indicadores

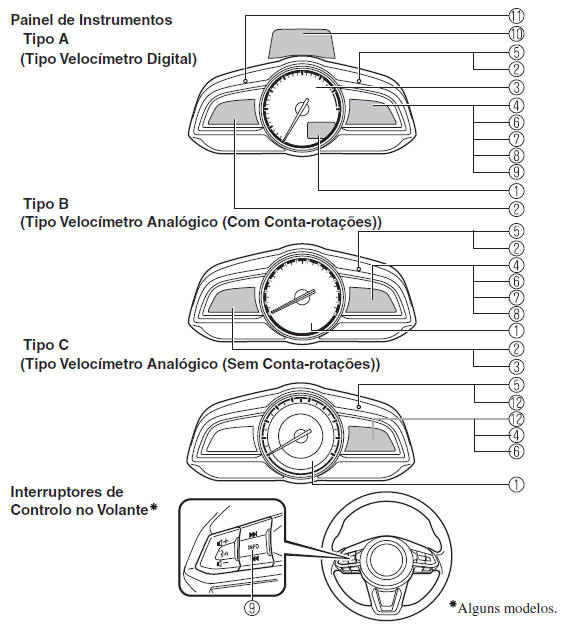

Painel de Instrumentos

1. Velocímetro
2. Conta-Quilómetros, Conta-Quilómetros Parcial e Seletor do Conta-Quilómetros Parcial
3. Conta-Rotações
4. Indicador do Nível de Combustível
5. Iluminação do Painel de Instrumentos
6. Indicador da Temperatura Exterior
7. Indicador de Velocidade do Veículo Definida no Controlo da Velocidade de Cruzeiro
8. Ecrã do Limitador de Velocidade Regulável (ASL)
9. Computador de Bordo e Botão INFO
10. Ecrã de Condução Ativa
11. Seletor da Unidade de Velocidade
12. Conta-Quilómetros, Conta-Quilómetros Parcial, Computador de Bordo e Seletor do Conta-Quilómetros Parcial

Velocímetro

O velocímetro indica a velocidade do veículo.

NOTA

(Tipo velocímetro analógico) Se tiverem decorrido alguns segundos, após desligar a ignição, a agulha pode deslocar-se. Contudo, isto não significa a existência de um problema.

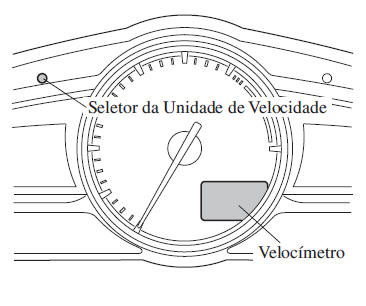

Seletor da Unidade de Velocidade (Tipo Velocímetro Digital)

Em alguns países, poderá ter que alterar as unidades de velocidade entre km/h e mph.

Pressione o seletor de unidade de velocidade durante 1,5 segundos ou mais.

As unidades de velocidade para o velocímetro serão alteradas entre km/h e mph.

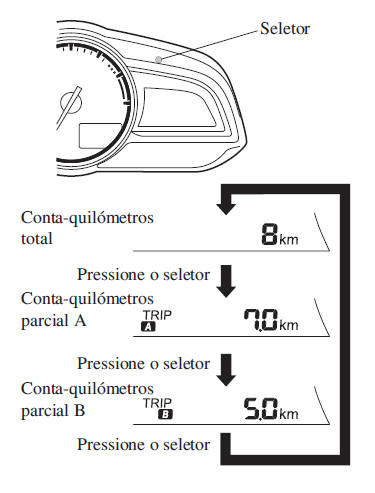

Conta-Quilómetros, Conta-Quilómetros Parcial e Seletor do Conta-Quilómetros Parcial

O modo de visualização pode ser comutado desde conta-quilómetros para conta-quilómetros parcial A, conta-quilómetros parcial B, voltar ao conta-quilómetros pressionando o seletor enquanto um dos dois é indicado. O modo selecionado será indicado.

NOTA

Quando o interruptor da ignição é colocado na posição ACC ou off, os conta-quilómetros total ou parcial não poderão ser visualizados, contudo, ao pressionar o botão seletor poderá inadvertidamente comutar os conta-quilómetros parciais ou colocá-los a zero, durante um período aproximado de 10 minutos, nos seguintes casos:

• Após o interruptor da ignição ser colocado na posição off a partir da posição ON.
• Após a abertura da porta do condutor.

Conta-quilómetros total

O conta-quilómetros total regista a distância total percorrida pelo veículo.

Conta-quilómetros parcial

O conta-quilómetros parcial pode registar a distância total de duas viagens. Uma fica registada no conta-quilómetros parcial A e a segunda no conta-quilómetros parcial B.

Por exemplo, o conta-quilómetros parcial A pode registar a distância desde a origem, enquanto que o conta-quilómetros parcial B regista a distância a partir do ponto de abastecimento do depósito de combustível.

Quando o conta-quilómetros parcial A é selecionado, pressione novamente o seletor durante um segundo e passará para o modo conta-quilómetros parcial B.

Quando o conta-quilómetros parcial A é selecionado, será visualizado TRIP A.

Quando o conta-quilómetros parcial B é selecionado, será visualizado TRIP B.

O conta-quilómetros parcial regista a distância total que o veículo percorreu até ser novamente colocado a zeros. Volte a colocá-lo em "0,0", pressionando e segurando o seletor durante um segundo ou mais. Utilize este conta-quilómetros parcial para medir as viagens realizadas e para controlar o consumo de combustível.

NOTA

• (Veículos com áudio tipo B) Se o contra-quilómetros parcial (TRIP A) for reposto a zero quando a função que sincroniza (repõe a zero) o monitor do consumo de combustível e o conta-quilómetros parcial (TRIP A) estiver ligada, os dados do consumo de combustível e do TRIP A serão repostos a zero.
• Apenas os conta-quilómetros parciais registam os décimos de quilómetros.
• O registo dos conta-quilómetros parciais serão apagados quando:
  • A alimentação for interrompida (fusível queimado ou bateria desligada).
  • O veículo tiver percorrido uma distância superior a 9.999,9 km.

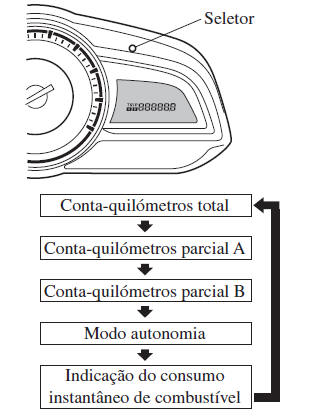

Conta-Quilómetros, Conta-Quilómetros Parcial, Computador de Bordo e Seletor do Conta-Quilómetros Parcial

O modo de visualização pode ser alterado entre conta-quilómetros parcial A e conta-quilómetros parcial B pressionando o seletor enquanto um dos dois é indicado.

O modo selecionado será indicado.

NOTA

Quando o interruptor da ignição é colocado na posição ACC ou off, os conta-quilómetros total ou parcial não poderão ser visualizados, contudo, ao pressionar o botão seletor poderá inadvertidamente comutar os conta-quilómetros parciais ou colocá-los a zero, durante um período aproximado de 10 minutos, nos seguintes casos:

• Após o interruptor da ignição ser colocado na posição off a partir da posição ON.
• Após a abertura da porta do condutor.

Conta-quilómetros total

O conta-quilómetros total regista a distância total percorrida pelo veículo.

Conta-quilómetros parcial

O conta-quilómetros parcial pode registar a distância total de duas viagens. Uma fica registada no conta-quilómetros parcial A e a segunda no conta-quilómetros parcial B.

Por exemplo, o conta-quilómetros parcial A pode registar a distância desde a origem, enquanto que o conta-quilómetros parcial B regista a distância a partir do ponto de abastecimento do depósito de combustível.

Quando o conta-quilómetros parcial A é selecionado, pressione novamente o seletor durante um segundo e passará para o modo conta-quilómetros parcial B.

Quando o conta-quilómetros parcial A é selecionado, será visualizado TRIP A.

Quando o conta-quilómetros parcial B é selecionado, será visualizado TRIP B.

O conta-quilómetros parcial regista a distância total que o veículo percorreu até ser novamente colocado a zeros. Para colocá-lo em "0,0" mantenha o seletor pressionado durante 1 segundo ou mais.

Utilize este conta-quilómetros parcial para medir as viagens realizadas e para controlar o consumo de combustível.

NOTA

• (Veículos com áudio tipo B) Se o contra-quilómetros parcial (TRIP A) for reposto a zero quando a função que sincroniza (repõe a zero) o monitor do consumo de combustível e o conta-quilómetros parcial (TRIP A) estiver ligada, os dados do consumo de combustível e do TRIP A serão repostos a zero.
• Apenas os conta-quilómetros parciais registam os décimos de quilómetros.
• O registo dos conta-quilómetros parciais serão apagados quando:
  • A alimentação for interrompida (fusível queimado ou bateria desligada).
  • O veículo tiver percorrido uma distância superior a 9.999,9 km.

Computador de Bordo

A seguinte informação pode ser selecionada pressionando o seletor com a ignição na posição ON.

• A autonomia do veículo com base no combustível existente no depósito
• Consumo instantâneo de combustível

Se ocorrer algum problema com o computador de bordo, consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.

Modo autonomia

Este modo indica a distância aproximada que poderá percorrer com a quantidade de combustível atual no depósito com base no consumo de combustível.

A autonomia será calculada e indicada a cada segundo.

NOTA

• Mesmo que o indicador de autonomia indique uma quantidade suficiente para percorrer a distância pretendida, reabasteça o mais cedo possível se o nível de combustível for muito baixo ou se a luz avisadora de baixo nível de combustível ligar.
• O indicador não varia, exceto se adicionar mais de 9 L de combustível.
• A autonomia é a distância aproximada que o veículo poderá percorrer até todos os segmentos do indicador do nível de combustível se desligarem.
• Se não houver informação anterior sobre o consumo de combustível, tal como após a compra do seu veículo ou a informação for eliminada quando os terminais da bateria forem desligados, a autonomia atual pode diferir da quantidade indicada.

Indicação do consumo instantâneo de combustível

Este modo indica o consumo instantâneo de combustível através do cálculo da quantidade de combustível consumida e da distância percorrida.

O consumo instantâneo de combustível será calculado e indicado a cada 2 segundos.

Quando tiver reduzido a velocidade do veículo para um valor igual a 5 km/h, será indicado - - - L/100 km.

Conta-Rotações

O conta-rotações indica o regime do motor em milhares de rotações por minuto (rpm).

CUIDADO

Não acelere o motor com o ponteiro do conta-rotações na ZONA VERMELHA.

Tal poderá causar sérios danos no motor.

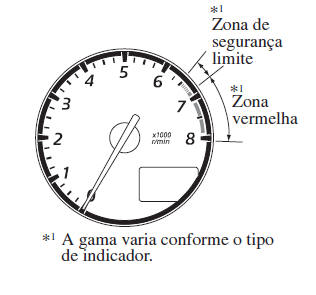

Tipo A

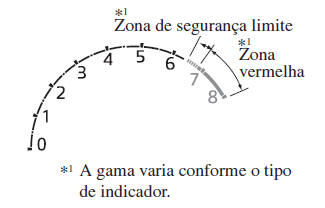

Tipo B

NOTA

Se o ponteiro do conta-rotações entrar na ZONA DE SEGURANÇA LIMITE, isto significa que o condutor deve colocar uma velocidade superior para evitar entrar na ZONA VERMELHA.

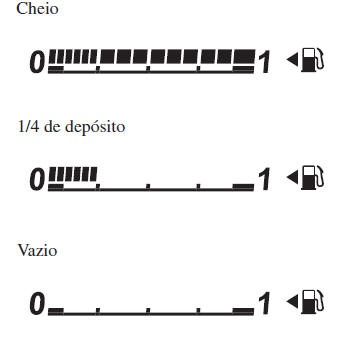

Indicador do Nível de Combustível

Quando a ignição é colocada na posição ON, o indicador do nível de combustível indica aproximadamente a quantidade de combustível existente no depósito.

Recomendamos manter o nível do depósito superior a 1/4.

Se a luz avisadora de baixo nível de combustível ligar ou se o indicador do nível de combustível estiver muito baixo, reabasteça o mais cedo possível.

NOTA

• Após o reabastecimento poderá ser necessário algum tempo até o indicador estabilizar. Adicionalmente, o indicador poderá variar ao efetuar uma curva ou um declive pois o combustível move-se no interior do depósito.
• O ecrã que indica um quarto ou menos de combustível existente possui mais segmentos para visualizar o nível do combustível existente com maior detalhe.
• A direção da seta ( ) indica que a tampa do depósito de combustível encontra-se no lado esquerdo do veículo.

(SKYACTIV-D 1.5, SKYACTIV-D 1.8) Se ocorrer uma irregularidade no desempenho do motor ou se este se desligar subitamente devido ao baixo nível de combustível, reabasteça o depósito o mais cedo possível e adicione pelo menos 10 litros.

Iluminação do Painel de Instrumentos

(Sem controlo automático dos faróis) Quando as luzes de presença são ligadas com a ignição na posição ON, a intensidade de iluminação do painel de instrumentos diminui.

(Com controlo automático dos faróis) Quando as luzes de presença são ligadas com a ignição na posição ON, a intensidade de iluminação do painel de instrumentos diminui. Contudo, quando o sensor de luminosidade deteta que a área circundante é muito iluminada, tal como quando as luzes de presença são ligadas durante o dia, a intensidade de iluminação do painel de instrumentos não diminui.

NOTA

• (Com controlo automático dos faróis) Quando a ignição é ligada ao anoitecer, a intensidade de iluminação do painel de instrumentos é reduzida durante vários segundos até o sensor de luminosidade detetar a intensidade de iluminação da área circundante, contudo a redução da iluminação pode ser cancelada após ser detetada a intensidade de iluminação.
• Quando as luzes de presença são ligadas, a luz indicadora das luzes de presença no painel de instrumentos liga.

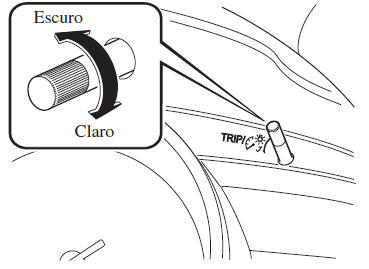

A intensidade de iluminação do painel de instrumentos pode ser ajustada através da rotação do manípulo.

• A intensidade de iluminação diminui rodando o manípulo para a esquerda.

  Será emitido um som beep quando rodar o manípulo para a posição máxima de redução da intensidade de iluminação.

• A intensidade de iluminação aumenta rodando o manípulo para a direita.

Cancelar a redução de intensidade de iluminação

A redução da intensidade de iluminação pode ser cancelada rodando o manípulo de iluminação do painel de instrumentos para a direita até ser ouvido um som de aviso, enquanto a luz do painel de instrumentos é reduzida com o interruptor da ignição em ON. Se a visibilidade do painel de instrumentos for reduzida devido ao brilho da intensidade de iluminação envolvente, cancele a redução de intensidade de iluminação.

NOTA

• Quando a redução de intensidade de iluminação for cancelada, a intensidade de iluminação do painel de instrumentos não pode ser diminuída mesmo que as luzes de presença estejam ligadas.
• Quando a redução de intensidade de iluminação for cancelada, o visor no ecrã central comuta para indicação constante do ecrã diurno.

Indicador da Temperatura Exterior

Quando a ignição é colocada na posição ON, será visualizado o indicador da temperatura ambiente.

NOTA

• Nas seguintes condições, o indicador da temperatura ambiente poderá indicar um valor diferente da temperatura ambiente real consoante as condições circundantes ao veículo:
  • Temperaturas significativamente baixas ou elevadas.
  • Variações súbitas da temperatura ambiente.
  • O veículo está estacionado.
  • O veículo é conduzido a baixa velocidade.

Alteração da Unidade de Temperatura do Indicador da Temperatura Exterior (Veículos com o áudio Tipo B)

A unidade de temperatura exterior pode ser comutada entre Celsius e Fahrenheit.

As configurações podem ser alteradas operando o visor do ecrã central.

NOTA

Quando a unidade de temperatura visualizada no indicador da temperatura exterior for alterada, a unidade de temperatura visualizada no indicador de temperatura do líquido de arrefecimento do motor é também alterada.

Aviso da Temperatura Exterior

Quando a temperatura exterior é baixa, a indicação pisca e é ouvido um sinal sonoro para avisar o condutor da possibilidade de existência de gelo na estrada.

Se a temperatura exterior for inferior a cerca de 4 ºC, a indicação da temperatura exterior e o símbolo piscam durante dez segundos, sendo ouvido um sinal sonoro uma vez.

NOTA

Se a temperatura exterior for inferior a -20 ºC, o sinal sonoro não opera.

Contudo, o símbolo é iluminado.

Indicador de Velocidade do Veículo Definida no Controlo da Velocidade de Cruzeiro

É indicada a velocidade do veículo pré-definida utilizando o controlo da velocidade de cruzeiro.

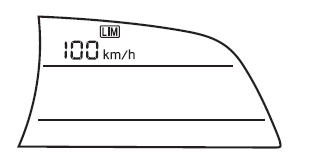

Ecrã do Limitador de Velocidade Regulável (ASL)

O estado de configuração do limitador de velocidade regulável (ASL) é indicado.

Computador de Bordo e Botão INFO

A seguinte informação pode ser selecionada pressionando o botão INFO com a ignição na posição ON.

• Modo autonomia
• Indicação do consumo médio de combustível
• Indicação do consumo instantâneo de combustível
• Indicação da velocidade média do veículo
• Modo de alarme de velocidade do veículo*

Se ocorrer algum problema com o computador de bordo, consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.

Modo autonomia

Este modo indica a distância aproximada que poderá percorrer com a quantidade de combustível atual no depósito com base no consumo de combustível.

A autonomia será calculada e indicada a cada segundo.

(Modelo Europeu)

(Exceto modelo Europeu)

NOTA

• Mesmo que o indicador de autonomia indique uma quantidade suficiente para percorrer a distância pretendida, reabasteça o mais cedo possível se o nível de combustível for muito baixo ou se a luz avisadora de baixo nível de combustível ligar.
• O indicador não varia, exceto se adicionar mais de 9 L de combustível.
• A autonomia é a distância aproximada que o veículo poderá percorrer até todos os segmentos do indicador do nível de combustível se desligarem.
• Se não houver informação anterior sobre o consumo de combustível, tal como após a compra do seu veículo ou a informação for eliminada quando os terminais da bateria forem desligados, a autonomia atual pode diferir da quantidade indicada.

Indicação do consumo médio de combustível

Este modo indica o consumo médio de combustível através do cálculo da distância total percorrida e do consumo total de combustível, desde a compra do veículo ou desde a última vez em que os dados foram repostos a zero. O consumo médio de combustível será calculado e indicado em cada minuto.

(Modelo Europeu)

(Exceto modelo Europeu)

Tipo A

Tipo B

Para eliminar os dados indicados, pressione o interruptor INFO durante pelo menos 1,5 segundos.

Após repor os dados a zero, será indicado - - - L/100 km ou - - - km/L durante 1 minuto antes do consumo de combustível ser recalculado e indicado.

NOTA

(Veículos com áudio tipo B) Se o contra-quilómetros parcial (TRIP A) for reposto a zero quando a função que sincroniza (repõe a zero) o monitor do consumo de combustível e o conta-quilómetros parcial (TRIP A) estiver ligada, os dados antigos indicados serão repostos a zero.

Indicação do consumo instantâneo de combustível

Este modo indica o consumo instantâneo de combustível através do cálculo da quantidade de combustível consumida e da distância percorrida.

O consumo instantâneo de combustível será calculado e indicado a cada 2 segundos.

(Modelo Europeu)

(Exceto modelo Europeu)

Tipo A

Tipo B

Quando tiver reduzido a velocidade do veículo para um valor igual a 5 km/h, será indicado - - - L/100 km ou - - - km/L.

Indicação da velocidade média do veículo

Este modo indica a velocidade média do veículo, através do cálculo da distância percorrida e do tempo decorrido desde a última vez que os dados foram colocados a zero ou que a bateria foi ligada.

A velocidade média do veículo será calculada e indicada a cada 10 segundos.

(Modelo Europeu)

(Exceto modelo Europeu)

Para eliminar os dados indicados, pressione o interruptor INFO durante mais de 1,5 segundos. Após pressionar o interruptor INFO, será indicado - - - km/h durante cerca de 1 minuto antes da velocidade do veículo ser recalculada e indicada.

Modo de alarme de velocidade do veículo

Neste modo, é indicada a definição atual para o alarme de velocidade do veículo.

Poderá alterar a velocidade a partir da qual o alarme é ativado.

NOTA

A indicação do alarme de velocidade do veículo é ativada ao mesmo tempo que o sinal sonoro é ouvido. A velocidade definida do veículo pisca várias vezes.

O alarme de velocidade do veículo pode ser definido utilizando o ecrã central.

NOTA

• Defina sempre a velocidade do veículo de acordo com o código de estrada do país onde se encontra. Verifique sempre a velocidade do veículo através do velocímetro.
• A função de alarme de velocidade do veículo pode ser definida entre 30 e 250 km/h.
