KIA Sportage - Manual do Proprietário > Combinado de instrumentos

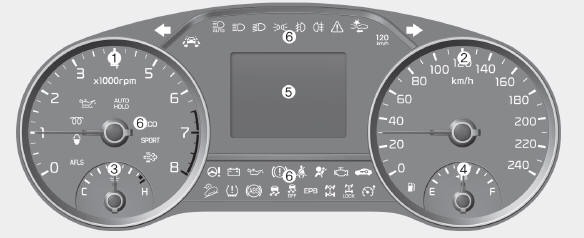

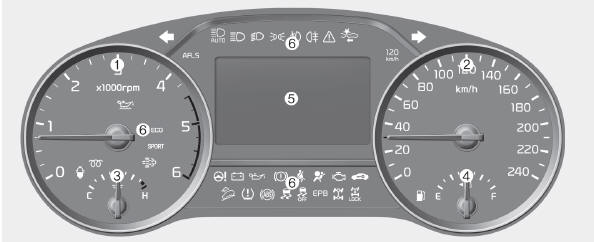

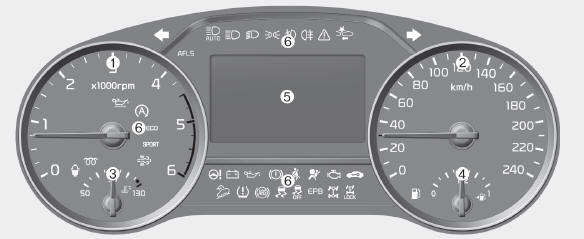

Tipo A
Tipo B
- Conta-rotações
- Velocímetro
- Indicador da temperatura do fluido de refrigeração do motor
- Indicador do nível de combustível
- Ecrã LCD
- Luzes de aviso e indicadores luminosos
O combinado de instrumentos do veículo pode diferir da imagem.
Para mais informações, consulte o capítulo "Indicadores" nas páginas que se seguem.

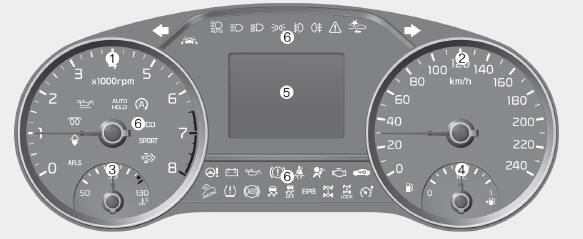

Tipo C
Tipo D
- Conta-rotações
- Velocímetro
- Indicador da temperatura do fluido de refrigeração do motor
- Indicador do nível de combustível
- Ecrã LCD
- Luzes de aviso e indicadores luminosos
O combinado de instrumentos do veículo pode diferir da imagem.
Para mais informações, consulte o capítulo "Indicadores" nas páginas que se seguem.
Controlo do combinado de instrumentos

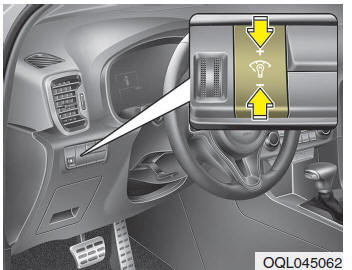

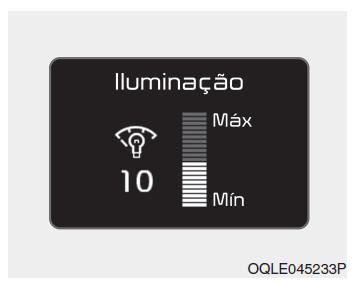

Ajuste da Iluminação do Combinado de Instrumentos (se instalado)
| AVISO
Nunca faça qualquer ajuste no painel de instrumentos com o veículo em andamento. Pode perder o controlo do mesmo e sofrer um acidente eventualmente com danos materiais, ferimentos graves ou mesmo conduzir à morte dos ocupantes. |
A luminosidade do painel de instrumentos pode ser regulada carregando no respetivo botão de controlo ("+" ou "-") com o interruptor da ignição ou o botão Start/Stop na posição ON, ou com as luzes dos farolins de retaguarda ligadas.
- Se mantiver a pressão sobre o botão de controlo da iluminação ("+" ou "-"), o nível de luminosidade muda de forma contínua.
- Quando a luminosidade atinge o nível máximo ou mínimo, ouve-se um sinal de alarme.

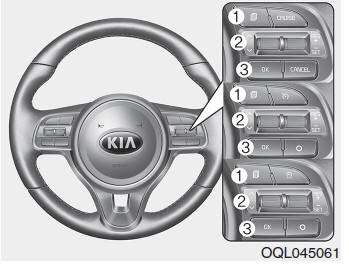

Controlo do visor LCD
Os modos do visor LCD podem ser alterados através dos botões de comando no volante.
-
: botão MODE para alterar
os
MODOS LCD -
: interruptor de desfilamento
MOVE para selecionar os
itens -
: botão SET/RESET
para definir
ou redefinir os itens
Para mais informações sobre os modos do LCD, consulte "Visor LCD" neste capítulo.
Mostradores

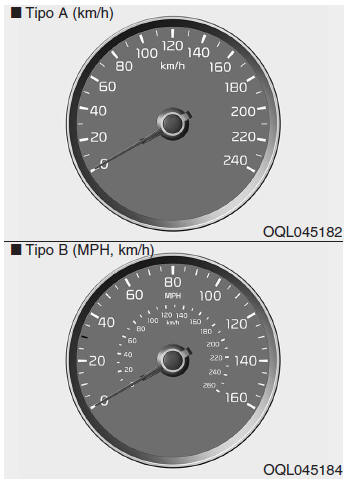

Velocímetro
O velocímetro indica a velocidade do veículo e pode ser calibrado em milhas por hora (mph) e/ou quilómetros por hora (km/h).

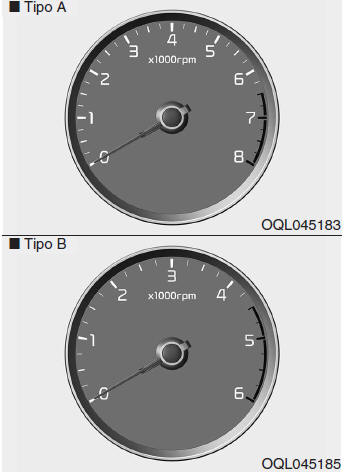

Taquímetro
O taquímetro (ou conta-rotações) indica o valor aproximado de rotações do motor por minuto (rpm).
Use o taquímetro para selecionar os pontos corretos para passagem das mudanças e para evitar arrastar as mudanças ou acelerar excessivamente o motor.
| ATENÇÃO Não opere o motor na FAIXA VERMELHA do taquímetro, se o fizer poderá provocar danos graves do motor. |

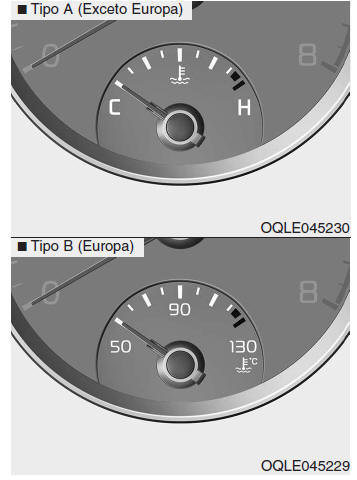

Indicador da Temperatura do Fluido do Motor
Este mostrador indica a temperatura do fluido de refrigeração do motor quando o interruptor da ignição ou o botão para ligar/desligar o motor se encontram na posição ON.
| ATENÇÃO Se a agulha do indicador avançar para além da área normal em direção à posição "130 ou H", isso indica sobreaquecimento, situação que poderá danificar o motor. Não continue a conduzir com o motor sobreaquecido. Se o motor do seu veículo aquecer excessivamente, consulte "Se o motor sobreaquecer". |
| AVISO Nunca retire a tampa do radiador com o motor a quente. O fluido do motor está sob pressão e pode causar queimaduras graves. Deixe o motor arrefecer antes de deitar mais líquido no depósito. |

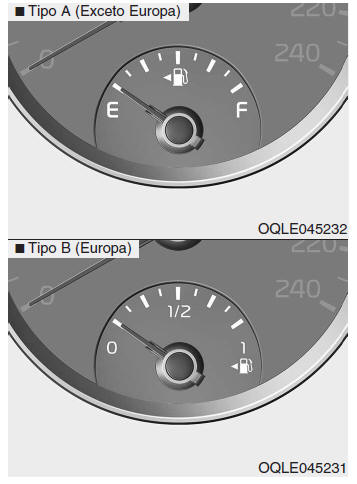

Indicador do Nível de Combustível
Este mostrador indica a quantidade aproximada de combustível remanescente no depósito de combustível.
INFORMAÇÃO
- Mais informações sobre a capacidade do depósito de combustível no capítulo 9.
- Este indicador é complementado por uma luz avisadora de nível insuficiente de combustível, que se acende quando o depósito de combustível está quase vazio.
- Nos planos inclinados ou nas curvas, a agulha do indicador do nível de combustível pode flutuar ou a luz avisadora pode acender-se precocemente devido ao movimento do combustível no interior do depósito.
| AVISO - Indicador do nível
de combustível Se deixar esgotar o combustível poderá pôr em risco a segurança dos ocupantes do seu veículo. Deve parar e abastecer o depósito assim que a luz avisadora se acender ou quando o indicador do nível de combustível se aproximar do nível "0 ou E (Vazio)". |
| ATENÇÃO Evite conduzir com um nível extremamente reduzido de combustível, pois esta situação pode provocar falhas de ignição do motor que poderão danificar o conversor catalítico. |

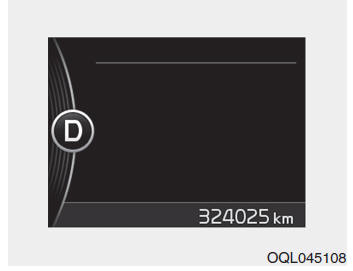

Odómetro
O odómetro indica a distância total percorrida pelo veículo e deve ser usado para determinar quando devem ser realizadas as revisões periódicas.
- Alcance do odómetro : 0 ~ 1.599.999 Km ou 999.999 milhas.

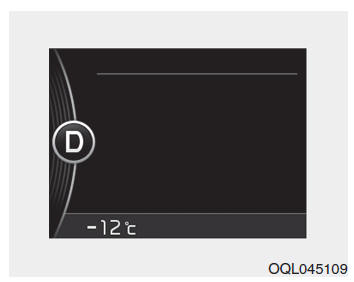

Indicador da Temperatura Exterior
Este mostrador indica a temperatura atual do ar exterior com um intervalo de 1ºC (1ºF).
- Alcance do indicador de temperatura : -40ºC ~ 85ºC (-40ºF ~ 185ºF)
A temperatura exterior indicada no mostrador não muda imediatamente como num termómetro comum para não provocar uma eventual desatenção do condutor.
A unidade da temperatura pode ser alterada através do modo "Def.
Utilizador" do visor LCD (de ºC para ºF ou de ºF para ºC).
Para mais informações, consulte "Visor LCD" neste capítulo.
Indicador da Mudança do Transeixo

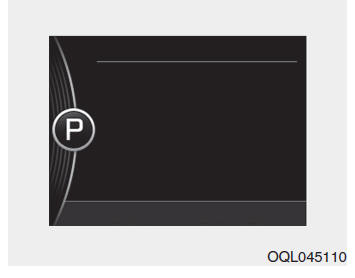

Luz Indicadora da Mudança do Transeixo Automático (se instalado)
Este mostrador indica a posição da alavanca das mudanças do transeixo automático.
- Park (Estacionamento) : P
- Reverse (Marcha-atrás): R
- Neutral (Ponto morto) : N
- Drive (Condução): D
- Modo Sport : 1, 2, 3, 4, 5, 6
Luz indicadora da mudança de caixa automática no modo Sport (se instalado)
No modo desportivo, este indicador informa a velocidade recomendada para conduzir com economia de combustível.
- Passagem para uma mudança superior : ▲2, ▲3, ▲4, ▲5, ▲6
- Passagem para uma mudança inferior : ▼1, ▼2, ▼3, ▼4, ▼5
Por exemplo
: Indica que
é desejável engrenar a
terceira velocidade (no momento
a alavanca das velocidades
encontra-se em 2a ou 1a
velocidade).
: Indica que
é desejável reduzir para
a quarta velocidade (no momento a
alavanca das mudanças encontrase
em 5a ou 6a velocidade).
Quando o sistema não está a funcionar corretamente, o indicador não é visualizado.

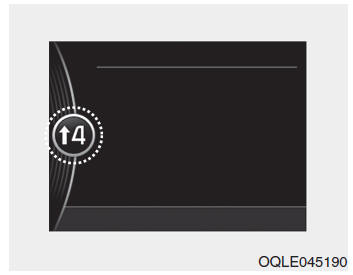

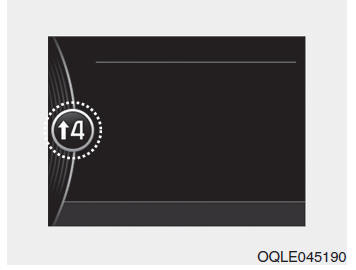

Luz Indicadora da Mudança do Transeixo Manual (se instalado)
Este mostrador indica ao condutor a mudança mais adequada para reduzir o consumo de combustível.
- Passagem para uma mudança superior : ▲2, ▲3, ▲4, ▲5, ▲6
- Passagem para uma mudança inferior : ▼1, ▼2, ▼3, ▼4, ▼5
Por exemplo
: Indica que é
desejável engrenar a
terceira velocidade (no momento a
alavanca das velocidades
encontra-se em 2a ou 1a
velocidade).
: Indica que é
desejável reduzir para
a terceira velocidade (no momento
a alavanca das mudanças
encontra-se em 4a, 5a ou 6a
velocidade).

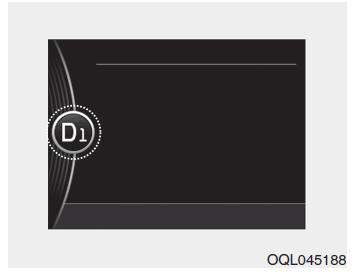

Luz indicadora da mudança da transmissão de dupla embraiagem (se instalado)
Esta luz indicadora assinala a mudança selecionada.
- Park (Estacionamento) : P
- Reverse (Marcha-atrás) : R
- Neutral (Ponto morto) : N
- Drive (Condução) : D
- Modo Sport : D1, D2, D3, D4, D5, D6, D7
Luz indicadora da mudança da transmissão de dupla embraiagem (se instalado)
No modo desportivo, este indicador informa a velocidade recomendada para conduzir com economia de combustível.
- Passagem para uma mudança superior : ▲2, ▲3, ▲4, ▲5, ▲6, ▲7
- Passagem para uma mudança inferior : ▼1, ▼2, ▼3, ▼4, ▼5, ▼6
Por exemplo
: Indica que é
desejável engrenar a
terceira velocidade (no momento a
alavanca das velocidades
encontra-se em 2a ou 1a
velocidade).
: Indica que é
desejável reduzir para
a terceira velocidade (no momento
a alavanca das mudanças
encontra-se em 4a, 5a ou 6a
velocidade).
Quando o sistema não está a funcionar corretamente, o indicador não é visualizado.
