Lexus NX300 - Manual do Proprietário > Câmeras de ré

Assistência de estacionamento por câmera de ré

A assistência de estacionamento por câmera de ré auxilia o motorista exibindo uma imagem da área atrás do veículo e linhas guias durante a ré, por exemplo durante o estacionamento.

Câmera de ré

Linhas-guia de distância

Estacionamento perpendicular Ao mudar a posição da marcha para "R", inspecione visualmente os arredores e a área atrás do veículo utilizando os retrovisores.

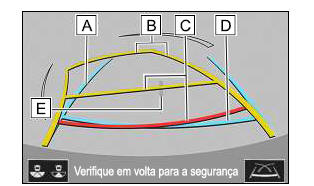

Na tela será apresentada a visão traseira do veículo exibindo 3 linhas-guia:

  1. Linha-guia de largura do veículo: Exibe um caminho-guia quando o veículo estiver se movendo para trás em linha reta.
    • A largura exibida é maior que a largura real do veículo
    • Estas linhas terão as mesmas referências que as linhas de curso estimado, quando o veículo estiver se movendo para frente em linha reta.
  2. Linhas de curso estimado: Exibe um curso estimado quando o volante é girado.
  3. Linhas-guia de Distância: Mostram as distâncias atrás do veículo quando o volante é esterçado.
    • As linhas-guia se movem em conjunto com as linhas de curso estimadas.
    • As linhas-guia exibem pontos de aproximadamente 0,5 (vermelho) e aproximadamente 1m (amarelo) do centro da borda do para-choque.
  4. Linha-guia de Distância: Mostra a distância atrás do veículo.
    • Exibe um ponto de aproximadamente 0,5 m (azul) da superfície do para-choque.
  5. Linha-guia de centro do veículo.

    Mostra uma estimativa do centro do veículo no solo.

    As medidas apresentadas tem um solo plano como referência.

Câmera de ré

ATENÇÃO
  • Certifique-se de que não há obstáculos dentro do contorno azul.

    Se houver qualquer obstáculo dentro do contorno azul, não utilize o auxílio a estacionamento.

  • Ao posicionar o contorno azul sobre a vaga, certifique-se de posicioná-lo de modo que a linha azul estendida não ultrapasse o pneu do veículo estacionado em frente ao espaço vazio.
  • Se a linha estendida do contorno azul estiver ultrapassando o veículo estacionado, seu veículo pode estar perto demais. Certifique-se de que haja um espaço de aproximadamente 1 m entre o seu veículo e o veículo estacionado.
  • Ao executar a ré, tome cuidado para não colidir em qualquer obstáculo com o seu veículo.

    Execute a ré lentamente.

Precauções quanto à assistência de estacionamento por câmera de ré

A assistência de estacionamento por câmera de ré apresenta uma imagem da visão do para-choque da traseira do veículo.

A área exibida na tela pode variar, conforme as condições de orientação do veículo.

Objetos que estejam próximos às extremidades do para-choque ou sob o para-choque não poderão ser apresentados na tela.

A câmera utiliza uma lente especial. A distância da imagem apresentada na tela é diferente da distância real.

Câmera de ré

Itens localizados acima da câmera não poderão ser apresentados no monitor.

As linhas guias de distância fornecem uma guia de distância para superfícies planas.

Há uma margem de erro entre as linhas guias na tela e a distância/curso real na pista.

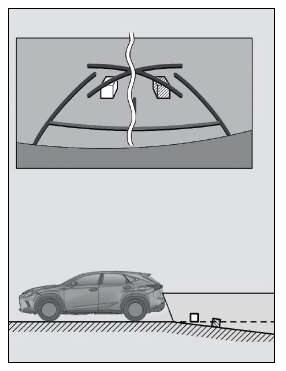

As linhas guias de distância parecerão estar mais próximas do veículo que a distância real. Devido a isto, os objetos irão parecer estar mais distantes do que realmente estão. Da mesma forma, haverá uma margem de erro entre as linhas guias e a distância/curso real na pista.

Câmera de ré

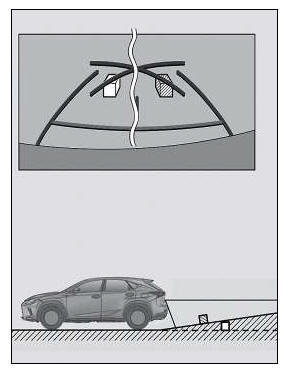

As linhas guias de distância parecerão estar mais distantes do veículo que a distância real. Devido a isto, os objetos irão parecer estar mais próximos do que realmente estão. Da mesma forma, haverá uma margem de erro entre as linhas guias e a distância/ curso real na pist

Câmera de ré

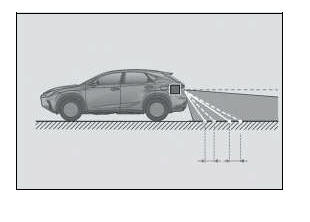

Quando qualquer parte do veículo for rebaixada devido ao número de passageiros ou a distribuição da carga, há uma margem de erro entre as linhas-guia na tela e a distância/curso real na estrada.

Câmera de ré

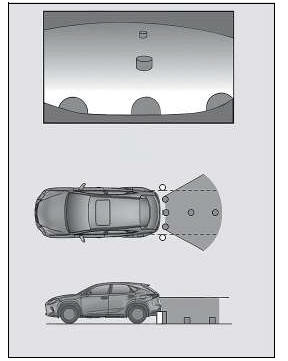

Ao se aproximar de objetos As linhas guias de distância são apresentadas conforme a superfície dos objetos.

Portanto, não será possível determinar a posição de objetos.
