Os airbags irão deflagrar quando o veículo for submetido a certos tipos
de impactos
severos que poderão causar ferimentos significativos aos ocupantes. Eles
funcionam
com os cintos de segurança para ajudar a reduzir o risco de ferimentos
graves ou fatais.
Sistema de airbag SRS

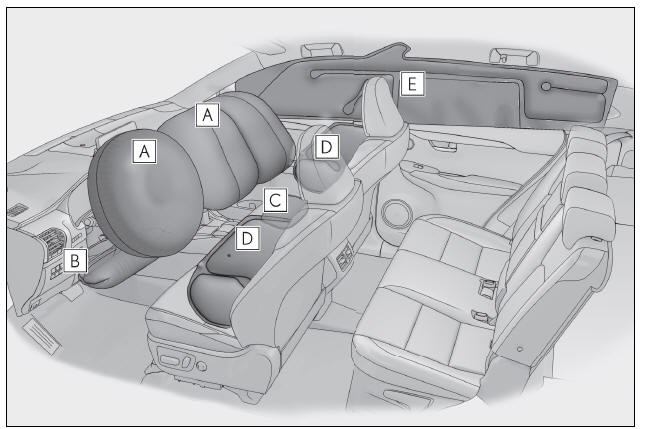

Localização dos airbags
Airbags dianteiros
- Airbag do motorista/airbag do passageiro dianteiro
Podem ajudar a proteger a cabeça e o tórax do motorista e do passageiro
dianteiro contra o impacto aos componentes internos.
- Airbag da posição do joelho
Pode ajudar a proteger o motorista
- Airbag da almofada do banco
Pode ajudar a proteger o passageiro dianteiro
Airbags laterais e de cortina
- Airbags laterais
Podem ajudar a proteger o tronco e as pelve dos ocupantes do banco dianteiro
- Airbags de cortina
Podem ajudar a proteger principalmente a cabeça dos ocupantes dos bancos
externos

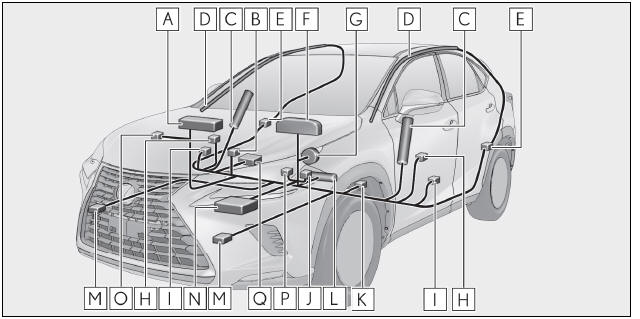

Componentes do sistema de airbag
- Airbag do passageiro dianteiro
- Indicador "PASSENGER AIR BAG" (não equipado)
- Airbags laterais
- Airbags de cortina
- Sensores de impacto lateral (traseiro)
- Luz de advertência dos airbags
- Airbag do motorista
- Sensores de impacto lateral (dianteiro)
- Pré-tensionadores e limitadores de força dos cintos de segurança
- Interruptor do fecho do cinto de segurança do motorista
- Sensor de posição do banco do motorista
- Airbags da posição do joelho
- Sensores de impacto dianteiro
- Conjunto do sensor do airbag
- Interruptor de desabilitação do airbag do passageiro (não equipado)
- Interruptor do fecho do cinto de segurança do passageiro dianteiro
- Airbag da almofada do banco do passageiro
Os principais componentes do sistema de airbag estão indicados acima. O
sistema
de airbag é controlado pelo conjunto do sensor do airbag. Quando os airbags
deflagrarem, uma reação química nos infladores fará deflagrar rapidamente
os airbags com gás atóxico para ajudar a limitar o movimento dos ocupantes.
Se os airbags deflagragem
- Leves abrasões, queimaduras, escoriações, etc., podem ser causadas pelos
airbags,
devido à velocidade extremamente alta de deflagração dos gases quentes.
- Será ouvido um ruído alto e ocorrerá a emissão de pó branco.
- Os componentes do módulo do airbag (cubo do volante de direção, tampa e
deflagrador
do sistema de airbag), bem como os bancos dianteiros, componentes das
colunas dianteira
e traseira e trilhos laterais do teto, poderão estar quentes durante vários
minutos. O
próprio airbag também poderá estar quente.
- O para-brisa poderá trincar.
Condições de deflagração do sistema de airbag (airbags dianteiros)
- Os airbags dianteiros poderão deflagrar se a gravidade do impacto
estiver acima do
limite definido (nível de força correspondente a uma colisão frontal a
aproximadamente
20-30 km/h contra uma barreira fixa que não se deforma ou movimenta).
Entretanto,
esta velocidade limite será consideravelmente maior nas situações abaixo:
- Se o veículo atingir um objeto, como, por exemplo, um veículo
estacionado ou um poste,
que possa se mover ou deformar-se com o impacto.
- Se o veículo envolver-se em uma colisão em que a frente do veículo
seja esmagada,
como um acidente em que o veículo entra sob a plataforma/carroçaria de
um caminhão,
etc.
- Conforme o tipo de colisão, é possível que somente os pré-tensionadores
dos cintos de
segurança sejam ativados.
- O airbag da almofada do banco, no banco do passageiro dianteiro, não
funcionará se o
ocupante não estiver usando um cinto de segurança.
Condições de acionamento do sistema de airbag (airbags lateral e de
cortina)
- Os airbags lateral e de cortina se deflagram se a gravidade do impacto
estiver acima do
limite definido (nível de força correspondente a um impacto de
aproximadamente 1.500
kg contra a cabine do veículo de uma direção perpendicular à orientação do
veículo a
uma velocidade aproximada de 20-30 km/h).
- Os sistemas de airbag lateral e de cortina também podem ser deflagrados
em caso de
colisão frontal grave.
Condições em que os sistemas de airbag podem ser deflagrados, além de uma
colisão Os sistemas de airbag dianteiro e de airbags lateral e de cortina
também podem ser deflagrados
caso ocorra um impacto grave na extremidade inferior do veículo. Alguns exemplos
estão indicados na ilustração.
- Impacto na guia, borda do asfalto ou superfície
rígida
- Queda ou salto em buracos profundos
- Salto de uma rampa ou queda
Tipos de colisões para as quais os airbags não foram projetados para
deflagrar (airbags
dianteiros) Os sistemas de airbag dianteiros, em geral, não deflagram se o
veículo for envolvido em
uma colisão lateral ou traseira, se capotar, ou ainda em caso de colisão frontal
em baixa
velocidade. Mas, sempre que uma colisão de qualquer tipo causar suficiente
desaceleração
frontal do veículo, poderá ocasionar a deflagração dos airbag dianteiros.
- Colisão lateral
- Colisão traseira
- Capotamento
Tipos de colisões para as quais os airbags não foram projetados para
deflagrar (airbags
lateral e de cortina) Os sistemas de airbag laterais e de cortina podem não
ser ativados se o veículo for submetido
a uma colisão lateral em determinados ângulos, ou uma colisão na lateral da
carroçaria
do veículo, exceto no compartimento de passageiros.
- Colisão na lateral da carroçaria do veículo
exceto no compartimento de passageiros
- Colisão lateral em ângulo
Os sistemas de airbag laterais e de cortina, em geral, não deflagram se o
veículo for envolvido
em uma colisão traseira, se capotar, ou ainda em caso de colisão frontal ou
lateral em
baixa velocidade.
- Colisão traseira
- Capotamento
Quando contatar uma Concessionária Autorizada Lexus Nos casos abaixo,
o veículo necessitará de inspeção e/ou reparação. Contate uma Concessionária
Autorizada Lexus assim que possível.
- Após a deflagração de quaisquer airbags.
- Danos ou deformação da extremidade dianteira
do veículo, ou envolvimento em acidente não
suficientemente severo para causar a deflagração
dos airbags dianteiros.
- Danos ou deformação parcial da porta ou na área
ao redor, ou envolvimento do veículo em acidente
não suficientemente severo para causar a deflagração
dos airbags lateral e de cortina.
- Após a deflagração de quaisquer airbags.
- Danos ou deformação da extremidade dianteira
do veículo, ou envolvimento em acidente não
suficientemente severo para causar a deflagração
dos airbags dianteiros.
- Riscos, trincas ou outros danos na almofada do
volante de direção, painel de instrumentos próximo
do airbag do passageiro dianteiro ou parte
inferior do painel de instrumentos.
- Riscos, trincas ou outros danos na superfície da
almofada do banco do passageiro dianteiro.
- Riscos, trincas ou outros danos nos bancos com
airbag lateral.
- Riscos, trincas ou outros danos parciais nos
colunas dianteiras, colunas traseiras ou guarnições
dos trilhos laterais do teto onde há airbags
de cortina.
ATENÇÃO Precauções quanto aos airbags
Observe as seguintes precauções relacionadas aos airbags.
A negligência poderá causar ferimentos graves ou fatais..
- O motorista e todos os passageiros no veículo deverão usar os
respectivos cintos de
segurança corretamente. Os airbags são dispositivos suplementares
para ser utilizados com os cintos de segurança.
- O airbag do motorista deflagra com força considerável, e pode
causar ferimentos
graves ou fatais, especialmente se o motorista estiver muito próximo
do airbag.
Como a área de risco para o airbag do motorista está nos primeiros
50 - 75 mm da
deflagração, posicionar-se a 250 mm de distância do airbag do
motorista fornece
uma margem de segurança suficiente. Esta distância é medida desde o
centro do
volante de direção até o osso esterno. Se estiver a menos de 25 cm,
você poderá
alterar a sua postura para dirigir conforme segue:
- Mova o seu banco para trás o máximo possível, de modo que
ainda lhe seja possível
alcançar os pedais confortavelmente.
- Recline levemente o encosto do banco. Embora os projetos de
veículos variem,
muitos motoristas podem alcançar a distância de 25 cm mesmo que
o banco do
motorista esteja puxado totalmente para frente, bastando
reclinar um pouco o
encosto do banco. Se reclinar o encosto do banco dificultar a
visibilidade da pista,
eleve-se usando uma almofada firme e não escorregadia, ou
levante o banco se o
veículo for equipado com este dispositivo.
- Se o volante de direção for ajustável, incline-o para baixo.
Isto fará o airbag apontar
para o seu tórax e não para sua cabeça ou pescoço.
|
ATENÇÃO Precauções quanto aos airbags
O banco deverá ser ajustado conforme recomendado acima, e ao mesmo
tempo permitindo
o controle dos pedais, volante de direção e a visualização dos controles
do painel
de instrumentos.
- Não permita que as crianças fiquem em pé
na frente da unidade do airbag do passageiro
dianteiro ou sentem-se no colo do passageiro
dianteiro.
- Não permita que os ocupantes do banco
dianteiro mantenham objetos em seu colo.
- Não se incline contra a porta, trilhos laterais do
teto ou colunas dianteiras, laterais e traseiras.
|
ATENÇÃO Precauções quanto aos airbags
- Não permita que ninguém se ajoelhe no
banco do passageiro, voltado para a porta, ou
coloque a cabeça ou as mãos para fora do
veículo.
- Não fixe objeto algum em áreas como as das
portas, para-brisa, vidros das portas, coluna
dianteira ou traseira, alça e trilho lateral do
teto.
-
Não pendure cabides de roupas ou outros objetos
rígidos nos ganchos. Todos estes
itens poderão tornar-se projéteis e causar ferimentos graves ou
fatais se o airbag de
cortina deflagrar.
-
Se houver capa plástica na área de deflagração do
airbag de joelho, certifique-se de
removê-la.
-
Não use acessórios que possam obstruir a área de
deflagração do sistema de airbags
laterais e do airbag da almofada do banco, uma vez que os mesmos
podem
interferir no curso de deflagração dos airbags. Tais acessórios
podem impedir a ativação
correta dos airbags laterais e airbags de almofada do banco,
desativar o sistema,
ou causar a deflagração acidental dos airbags laterais e airbags de
almofada
do banco, resultando em ferimentos graves ou fatais.
-
Não bata, nem aplique níveis de força significativos
na área dos componentes do sistema
de airbag.
Isso poderá causar uma falha no sistema de airbag.
-
Não toque em componente algum dos airbags
imediatamente após a deflagração,
uma vez que eles poderão estar quentes.
|
ATENÇÃO Precauções quanto aos airbags
- Se houver dificuldade para respirar após a deflagração do
sistema de airbag, abra
uma porta ou vidro para permitir a entrada de ar fresco, ou saia do
veículo se for
seguro. Para evitar irritações na pele, lave todos os resíduos assim
que possível.
- Se as áreas do acondicionamento do sistema de airbag, como a
almofada do volante
de direção e as guarnições das colunas dianteira e traseira
estiverem danificadas ou
trincadas, providencie a substituição em uma Concessionária
Autorizada Lexus.
Modificação e inutilização de componentes do sistema de airbag
Não inutilize o veículo ou faça qualquer das modificações abaixo sem
consultar uma
Concessionária Autorizada Lexus.
Os airbags poderão apresentar uma falha ou deflagrar acidentalmente,
resultando em
ferimentos graves ou fatais.
- Instalação, remoção, desmontagem e reparo dos airbags
- Reparos, modificações, remoção ou substituição do volante de
direção, painel de instrumentos,
painel, bancos ou estofamento dos bancos, colunas dianteira, lateral
e traseira
ou trilhos laterais do teto.
- Reparos ou modificações no para-lama dianteiro, para-choque
dianteiro ou lateral
do compartimento de passageiros.
- Instalação de proteção na grade dianteira (protetores de
para-choque, etc.), pá para
neve, guincho.
- Modificações no sistema da suspensão do veículo.
- Instalação de dispositivos eletrônicos como rádios de
comunicação móvel de 2 vias
(transmissores de RF) e dispositivos de reprodução de CD.
|
Consulte mais informacao:
Certifique-se de que todos os ocupantes usem os cintos de segurança antes
de dirigir o veículo.
Informações de segurança para as crianças
Observe as precauções a seguir quando houver crianças no veículo.
Serviço de Rotina
Recomendamos a inspeção destes pontos diariamente ou pelo menos uma vez por
semana.
Nível do Óleo do Motor
Nível do Líquido de Arrefecimento
Nível do Óleo dos Travões e da Embraiagem
Nível do Líquido de Lavagem
Manutenção da Bateria
Pressão dos Pneus
